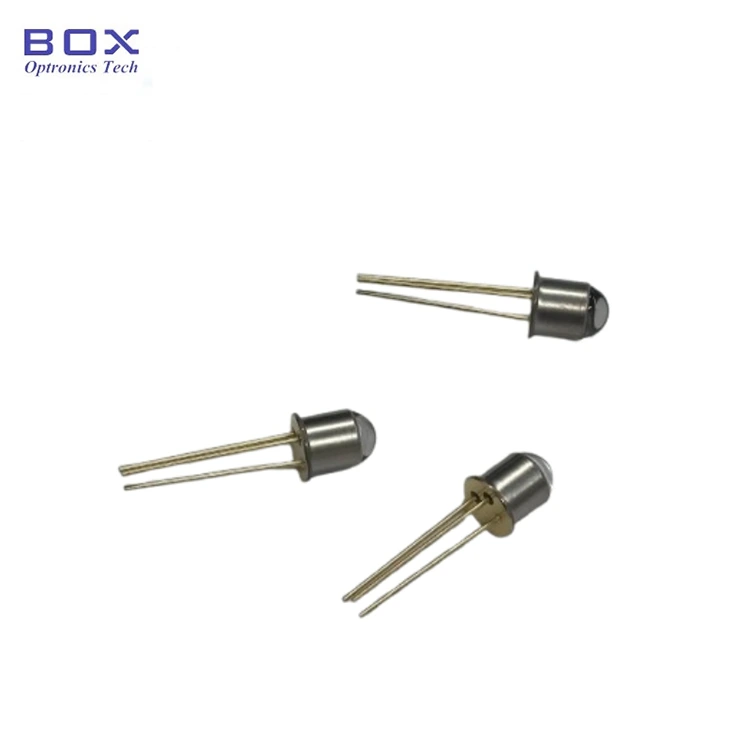

Fotodioda PIN InGaAs Area Aktif 1mm (Model: BPD-1STO46B-BL lan BPD-1STO46B-FW) saka Box Optronics minangka fotodetektor PIN InGaAs sing kompak lan sensitivitas dhuwur sing dirancang kanggo deteksi optik inframerah cedhak ing jarak gelombang 900nm nganti 1650nm. Kanthi area aktif diameter 1mm, nyedhiyakake kombinasi imbang kemampuan koleksi cahya, toleransi kopling, lan kinerja deteksi kanggo pangukuran daya optik, instrumentasi serat optik, lan aplikasi pemantauan optik.
Kasedhiya rong konfigurasi paket TO46: BPD-1STO46B-BL kanthi jendela lensa bal kanggo efisiensi kopling sing luwih apik karo sinyal optik fokus utawa serat, lan BPD-1STO46B-FW kanthi jendela sing rata kanggo deteksi optik ruang bebas lan aplikasi sing mbutuhake antarmuka optik planar. Kaloro versi kasebut duwe kemasan logam TO46 hermetik kanggo operasi jangka panjang sing dipercaya.
· diameter area aktif 1mm
· Rentang respon spektral amba: 900nm-1650nm
· Tanggung jawab dhuwur: 0.9A/W khas ing 1310nm, 0.95A/W ing 1550nm
· Arus peteng sing kurang lan kapasitansi persimpangan kurang
· Paket logam hermetik TO46 kompak
· Rong opsi jendhela: lensa bal (BL) kanggo efisiensi kopling sing luwih apik, jendhela datar (FW) kanggo deteksi ruang bebas
· Meter daya optik lan sistem pemantauan daya optik
· Peralatan tes lan pangukuran serat optik
· EDFA lan ngawasi daya amplifier optik
· spektroskopi NIR lan sistem penginderaan optik
· Aplikasi deteksi optik ruang bebas
· Kalibrasi lan karakterisasi komponen optik
· Instrumentasi fotonik lan integrasi OEM
|
Parameter |
Simbol |
Rating |
Unit |
|
Tegangan mbalikke |
VRmax |
20 |
V |
|
Suhu Kasus Operasi |
TOP |
-40 ~ +85 |
°C |
|
Suhu panyimpenan |
TST |
-55 ~ +120 |
°C |
|
Parameter |
Simbol |
Kondisi Test |
Min. |
Tipe. |
Maks. |
Unit |
|
Diameter Area Aktif |
φ |
- |
- |
1 |
- |
mm |
|
Rentang Tanggap Spektral |
λ |
- |
900 |
- |
1650 |
nm |
|
Tanggung jawab ing 1310nm |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
Tanggung jawab ing 1550nm |
R |
- |
- |
0.95 |
- |
A/W |
|
Tegangan operasi |
V |
VR = -5V |
- |
- |
-5 |
V |
|
Arus peteng |
Id |
VR = -5V |
- |
1.5 |
5.0 |
nA |
|
Kapasitansi Junction |
C |
VR = -5V, f = 1MHz |
- |
50 |
80 |
pF |
|
Bandwidth 3dB |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |

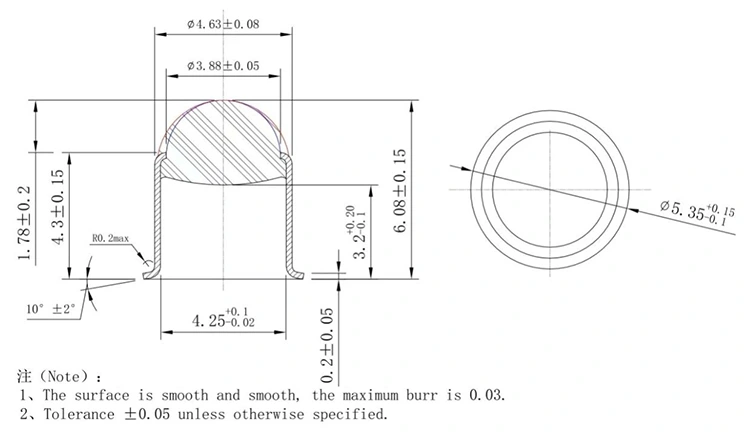

Tipe Paket: TO46 Paket Logam Hermetik
Lensa bola:
Jendela datar:
BPD - X X nganti XX - X - X
Tuladha: BPD-1STO46B-FW
|
lapangan |
Kode |
Katrangan |
|
Seri produk |
BPD |
Seri Box Photodiode |
|
Ukuran Area Aktif |
1S |
1S = diameteripun 1mm (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
Jinis Paket |
TO46 |
TO46 paket logam hermetik |
|
Sub-jinis |
B |
Pin tipe B |
|
Jinis Jendela |
BL/FW |
BL = Lensa Bola; FW = Jendela Flat |
A: BPD-1STO46B-BL nampilake jendela lensa bola sing ningkatake efisiensi kopling optik kanthi fokus cahya kedadeyan menyang area aktif 1mm. Cocog kanggo sinyal optik gabungan serat, sinar fokus, lan aplikasi sing mbutuhake toleransi kopling sing luwih dhuwur, kayata pangukuran daya optik lan peralatan uji serat optik.
BPD-1STO46B-FW nampilake jendela optik sing rata tanpa optik fokus, nyedhiyakake antarmuka optik langsung kanggo aplikasi deteksi lan pangukuran optik ruang bebas sing penting kanggo njaga profil sinar asli.
Loro-lorone versi nggunakake chip photodiode PIN InGaAs lan paket hermetik TO46 sing padha, nalika konfigurasi jendhela optik bisa dipilih miturut metode kopling lan syarat aplikasi.
A: Photodiode PIN InGaAs iki nyedhiyakake jangkoan respon spektral cedhak-infra merah saka 900nm nganti 1650nm, nyakup dawa gelombang optik sing umum digunakake kalebu pita komunikasi 1310nm lan 1550nm. Tanggung jawab ditemtokake ing 1310nm (0.9A / W khas) lan 1550nm (0.95A / W khas). Cocog kanggo pangukuran daya optik, pemantauan laser, sensing optik, lan aplikasi instrumentasi sing mbutuhake deteksi NIR sing dipercaya.
A: MOQ kanggo 1mm InGaAs PIN Photodiode TO46 yaiku 1pc. Kita ndhukung jumlah pesenan sing fleksibel, saka unit tunggal kanggo R&D lan prototipe nganti volume sing luwih gedhe kanggo produksi instrumen lan program OEM.
A: Nggih. Box Optronics uga nyedhiyakake modul fotodioda InGaAs pigtailed serat kanthi opsi konektor kanggo sambungan serat langsung. Modul iki nggabungake chip fotodioda InGaAs kanthi kopling serat ing paket kompak, cocok kanggo integrasi OEM menyang instrumen optik lan sistem serat optik.
· Detektor Fotodioda PIN InGaAs Pigtailed Coaxial
· 2mm InGaAs PIN Photodiode TO5 (Model BPD-2STO5B-FW)
· 3mm InGaAs PIN Photodiode TO5 (Model BPD-3STO5B-FW)
· 5mm InGaAs PIN Photodiode TO5 (Model BPD-5STO5B-FW)
