1. Pambuka saka 1550nm 1W Fiber Coupled Laser
2. Spesifikasi Produk
3. Fitur
4. Aplikasi

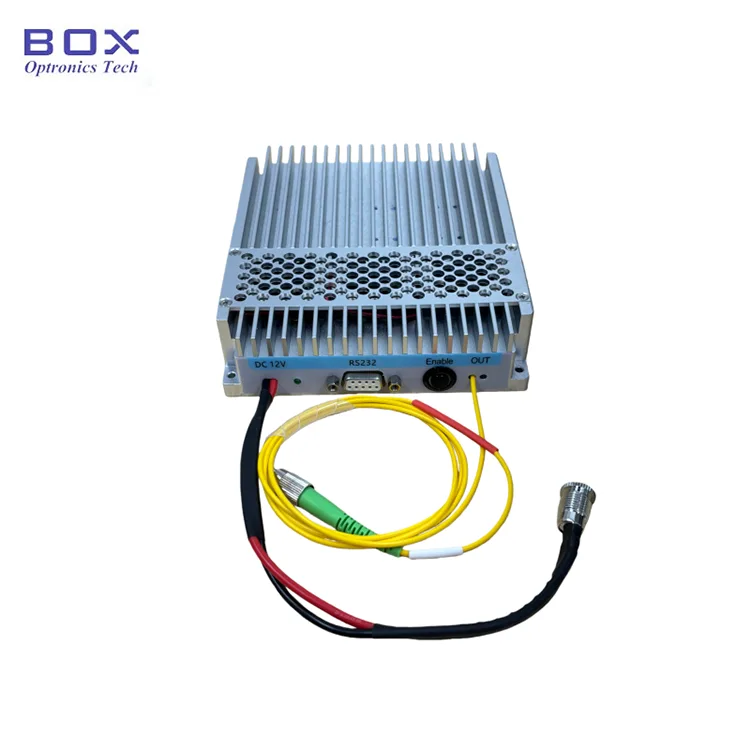

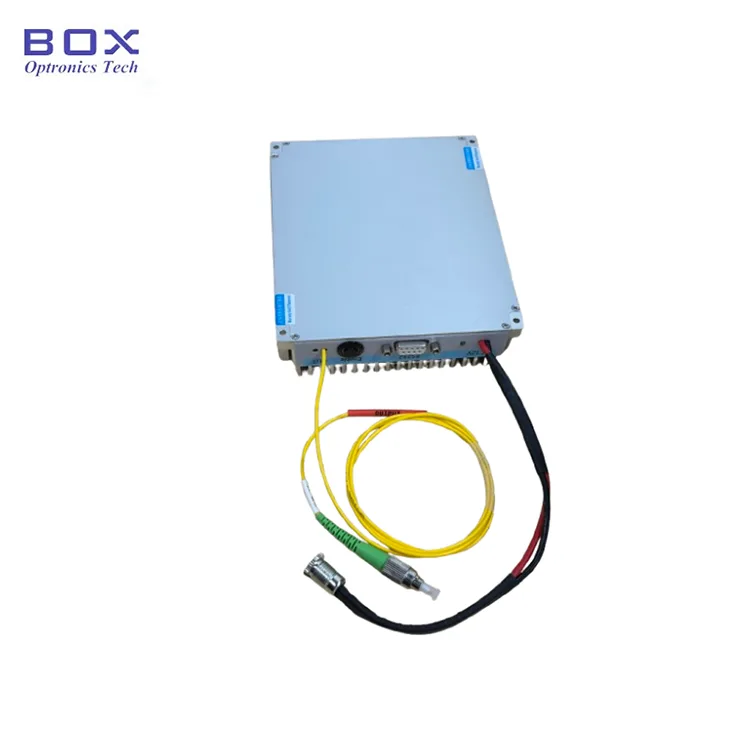

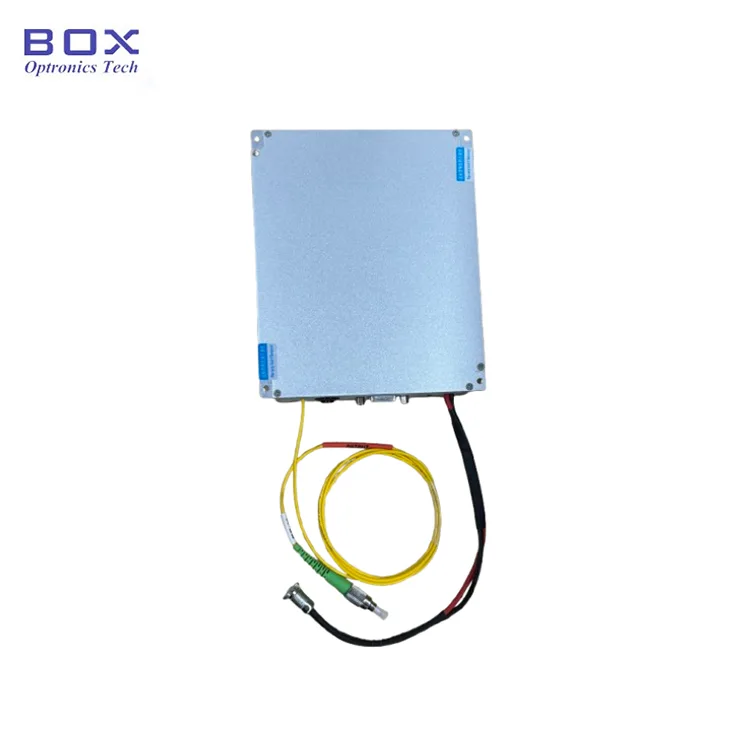

5. Detail Produk
6. Informasi Pesenan
7. Datasheet lan testsheet
8. Katentuan kutipan lan pembayaran
9. Panduan Operasi
10. Cathetan Operasi lan Maintenance
11. Quality Assurance lan Layanan Sawise-Sales
Laser Coupled Fiber 1550nm 1W nggunakake laser biji DFB sing digabungake karo modul optik gain daya dhuwur kanggo entuk output laser siji-panjang gelombang, daya dhuwur. Iki nduweni akurasi dawa gelombang sing dhuwur lan rasio supresi mode sisih sing dhuwur. Pilihan kalebu serat siji-mode utawa polarisasi-maintaining; unit nawakake daya output dhuwur karo saiki luwes, emisi cahya langsung marang daya-up, lan operasi pangguna-loropaken, nggawe iku becik kanggo nggunakake laboratorium dening peneliti.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|||||
|
Rentang dawa gelombang |
nm |
1550 |
|
|||||
|
Akurasi dawa gelombang |
nm |
± 0,5 |
|
|||||
|
Lebar garis spektral |
nm |
≤0.1 |
|
|||||
|
Side Mode Suppression Ratio (SMSR) |
dB |
≥50 |
|
|||||
|
Mode operasi |
- |
CW |
|
|||||
|
daya output |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
Range pangaturan daya |
- |
10%~100% |
|
|||||
|
Ketidakstabilan daya optik |
dB |
≤±0,02 (15 menit); ≤±0,05 (8 jam) |
≤±0,5%; ≤±1,2% |
|||||
|
Status polarisasi |
- |
Acak |
Polarisasi linear |
|
||||
|
Rasio Kepunahan Polarisasi (PER) |
dB |
- |
≥23 |
|
||||
|
Serat pigtail & jinis konektor |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
Antarmuka komunikasi |
- |
Layar tutul/DB9 Female (RS232) |
Benchtop |
|||||
|
DB9 Wanita (RS232) |
Modul |
|||||||
|
sumber daya |
- |
AC 100 ~ 240V, <150W |
Benchtop |
|||||
|
DC 12V, <60W |
Modul |
|||||||
|
ukuran |
mm |
30~33dBm: 255(W)×322(D)×115(H) |
B2 |
|||||
|
37~43dBm: 376(W)×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21,5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)×125(D)×31,5(H) |
M31 |
|||||||
|
37~40dBm: 139(W)×235(D)×70(H) |
M70 |
|||||||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|||||
|
Kelembapan operasi |
- |
0~70% |
|
|||||
● Wiji DFB + dhuwur-daya gain tataran arsitektur wawas linewidth lan daya;
● Stabilitas daya sing luar biasa kanggo operasi terus-terusan kanthi suwe;
● opsi serat SM lan PM kanggo integrasi sistem fleksibel;
● Paket benchtop lan modul kanggo lab lan integrasi OEM;
● 10%–100% pangaturan daya terus-terusan.
● Tes lan riset komunikasi optik sing koheren;
● Optik nonlinier lan generasi supercontinuum;
● sumber cahya pemancar LiDAR;
● Serat amplifier pumping lan gain karakterisasi.

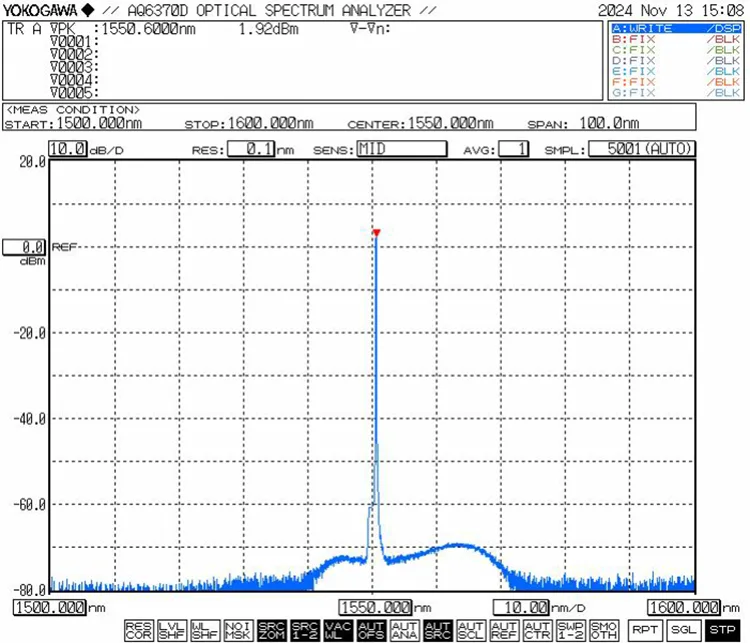

● Kurva Karakteristik Khas: λ= 1550 nm, Lebar Garis ≤3MHz, Pavg= 20W

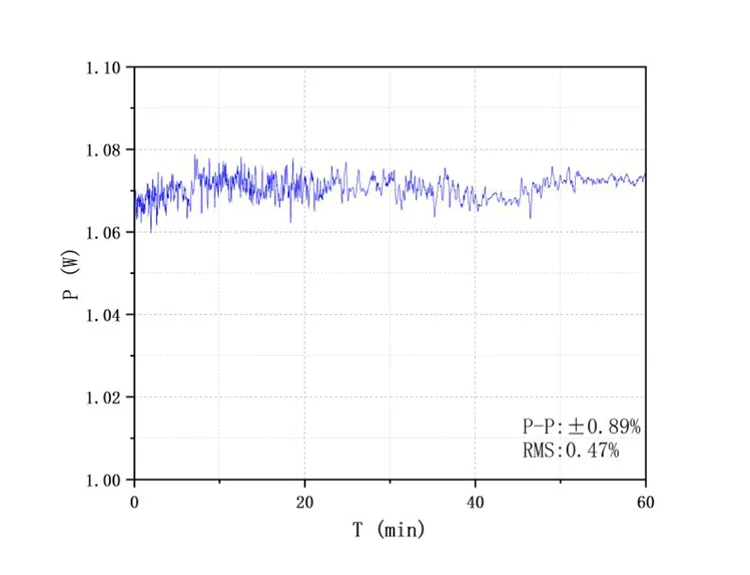

● Daya Laser lan Stabilitas Daya (Tes Stabilitas Daya@1W)

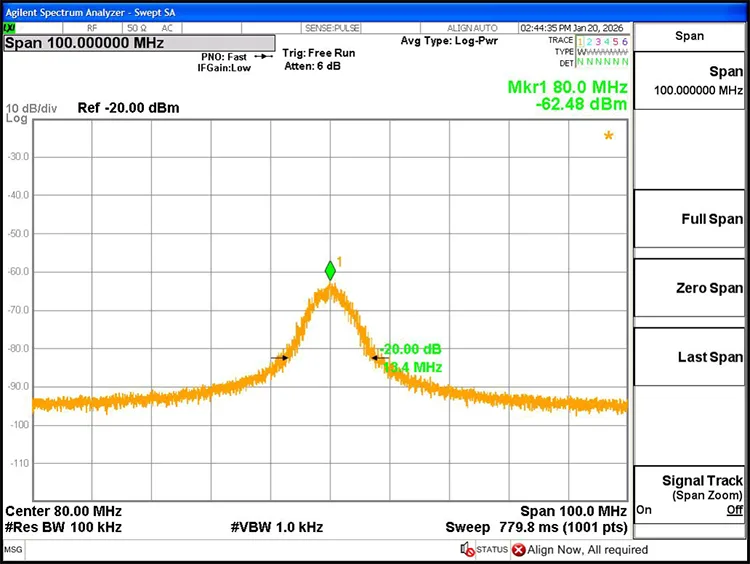

● Laser Linewidth@3dB: 0,67MHz
|
Serat Laser |
Dawane gelombang |
daya output |
Jinis serat |
ukuran |
|
HFL |
-XXXX |
-XX |
XX |
-X |
|
|
1550:1550nm 1535~1565nm |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e PM: PM1550 |
M21: Modul M31: Modul M70: Modul B: Bangku |
contone: HFL-1550-30-PM-M31
(Informasi pesenan: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) daya output, PM1550fiber, paket modul).
● Katentuan Pangginaan supados langkung
(1) EXW
(2) DAP
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Langkah 1. Mbukak kemasan: Sadurunge ngrakit, priksa manawa kabeh aksesoris wis lengkap.
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber cahya (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Adaptor Daya (Opsional) |
1 |
|
4 |
Laporan Uji Produk |
1 |
Langkah 2. Sumber daya: Port daya nggunakake antarmuka standar DC5.5 × 2.1mm. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. Kabel daya konektor sing bentuke U kanggo nyambungake menyang sumber daya switch kasedhiya yen dijaluk nalika dituku.
Langkah 3. Nyambungake serat output: Copot tutup bledug saka konektor serat, mriksa pasuryan mburi kanggo kontaminasi utawa karusakan, lan mesthekake karesikan sadurunge nyambung menyang piranti serat utawa peralatan test liyane. Kanggo model daya dhuwur, disaranake sambungan fusi.
Setp4. Sambungake menyang komputer host: Gunakake kabel data serial USB-RS232 sing wis klebu kanggo nyambungake modul menyang komputer. Instal driver serial khusus (disedhiyakake dening Box Optronics) kanggo ngaktifake komunikasi. Tanpa driver, piranti lunak host ora bisa nyambung menyang modul.

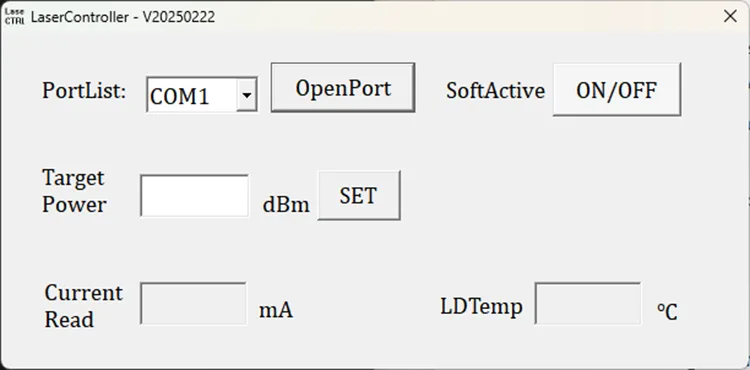

Langkah 5. Piranti lunak kontrol: Piranti lunak inang ngidini nyetel daya output lan ngontrol output laser liwat tombol "SoftActive" (ndeleng diagram antarmuka ing ngisor iki). Piranti lunak nampilake saiki pompa, daya output, lan status pemantauan suhu
Langkah 6. Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.
● Aja kerep plugging / cabut konektor serat kanggo nyegah akumulasi bledug lan karusakan mburi pasuryan.

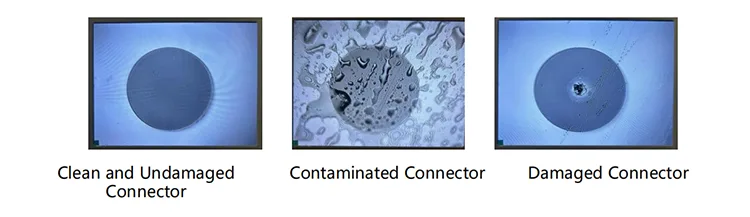

● Konektor serat sing resik nganggo lap tanpa serat lan priksa nganggo detektor pasuryan mburi serat sadurunge disambungake. Tansah sambungake/pedhot sambungan serat tanpa daya kanggo nyegah kobong mburi. Tutup konektor sing ora digunakake nganggo tutup bledug.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; simpen ing panggonan kang garing.
● Nalika nggunakake long-term, sijine iku ing sink panas.
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.
(2) Gagal amarga operasi sing ora bener dening pangguna.
(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Kerusakan utawa mundhut nalika transportasi.
