1. Pambuka saka SLD Broadband Light Source 1310nm
2. Spesifikasi Produk
3. Fitur Produk
4. Aplikasi Khas
5. Detail Produk
6. Informasi Pesenan
7. Datasheet lan testsheet
8. Katentuan kutipan lan pembayaran
9. Panduan Operasi
10. Cathetan Operasi lan Maintenance
11. Quality Assurance lan Layanan Sawise-Sales

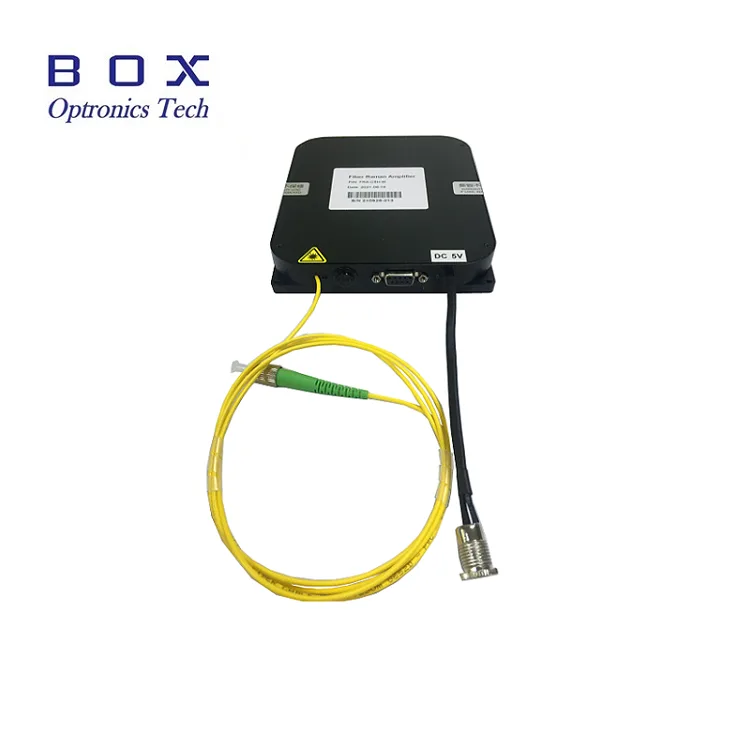

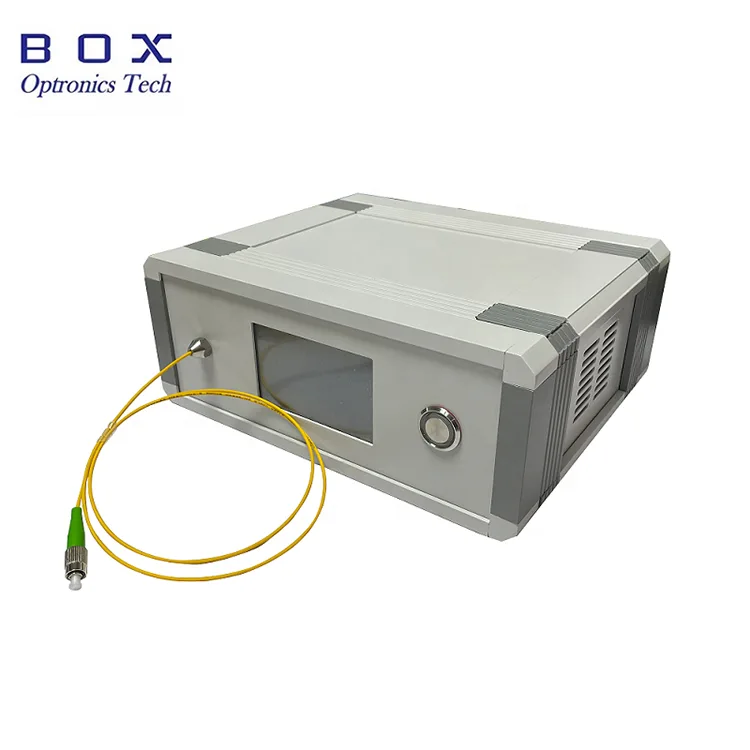

Sumber Cahya Broadband SLD 1310nm ngirimake emisi broadband sing stabil lan koherensi rendah kanthi jembar spektral biasane> 30nm lan daya output kasedhiya ing 1/3/10/15mW. Kopling SMF-28e utawa PM Fiber, riak spektral sing kurang, lan paket kompak nggawe cocog kanggo sensing serat optik, pencitraan OCT, lan pangukuran optik presisi. Sumber cahya broadband SLD iki dioptimalake kanggo komunikasi optik, pencitraan biomedis, lan aplikasi tes piranti serat optik.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
1310 |
±20 |
|
daya output |
mW |
1/3/10/15 |
Bisa disesuaikan |
|
Bandwidth |
nm |
> 30 |
|
|
Isolator optik |
dB |
karo |
|
|
Stabilitas jangka pendek |
dB |
≤±0.02/15 min |
|
|
Stabilitas jangka panjang |
dB |
≤±0,05/8 jam |
|
|
Konektor serat |
- |
FC/APC |
|
|
Jinis serat |
- |
SMF-28e/PM Serat |
|
|
Demensi
|
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
70(W)×90(D)×18(H) |
Modul |
||
|
125(W)×150(D)×20(H) |
Modul |
||
|
Input daya
|
V |
AC 110 ~ 240 V |
Benchtop |
|
DC 5V/4A |
Modul |
||
|
Antarmuka komunikasi |
- |
DB9 wadon (RS232) |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Multiple tingkat daya kasedhiya kanggo cocog karo kabutuhan beda;l
● Spektrum amba;
● ripple spektral kurang;
● Paket lan ukuran sing disesuaikan.
● Fiber Optic Sensing;
● Pencitraan medis;
● Pangukuran presisi;
● Test piranti serat optik.

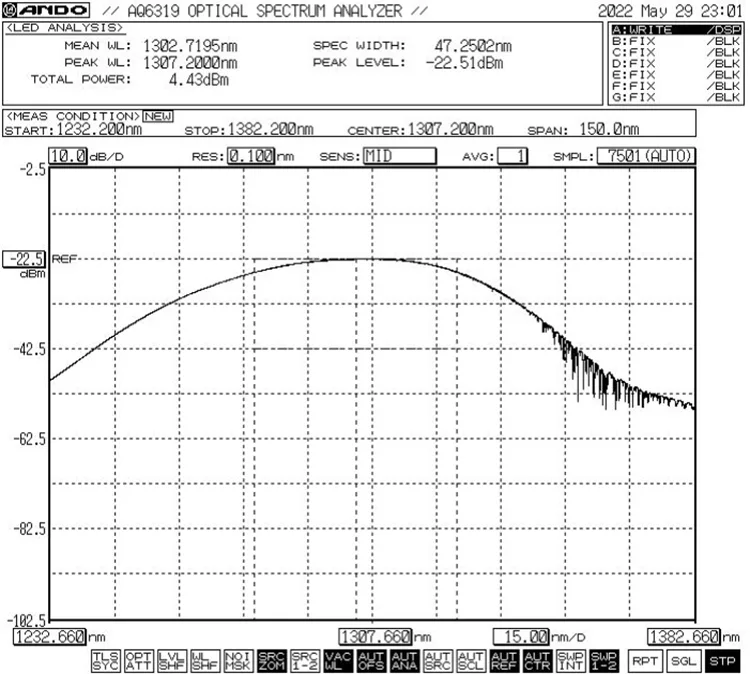

● Referensi Spektral: -3dB Bandwidth Min.30nm

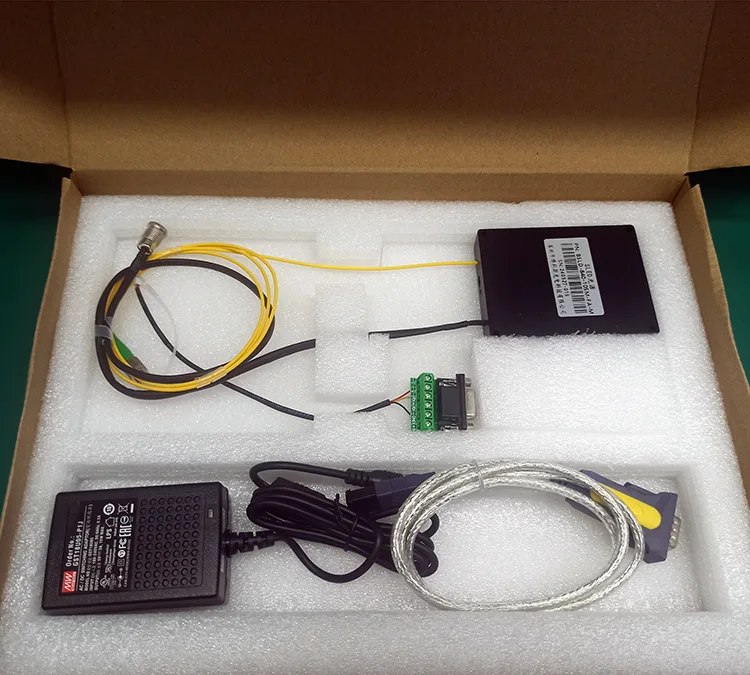

● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber cahya (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Green Port Kab |
1 |
|
4 |
Adaptor Daya (Opsional) |
1 |
|
5 |
Laporan Uji Produk |
1 |
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
1310 |
±20 |
|
daya output |
mW |
1/3/10/15 |
Bisa disesuaikan |
|
Bandwidth |
nm |
> 30 |
|
|
Isolator optik |
dB |
karo |
|
|
Stabilitas jangka pendek |
dB |
≤±0.02/15 min |
|
|
Stabilitas jangka panjang |
dB |
≤±0,05/8 jam |
|
|
Konektor serat |
- |
FC/APC |
|
|
Jinis serat |
- |
SMF-28e/PM Serat |
|
|
Demensi
|
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
70(W)×90(D)×18(H) |
Modul |
||
|
125(W)×150(D)×20(H) |
Modul |
||
|
Input daya
|
V |
AC 110 ~ 240 V |
Benchtop |
|
DC 5V/4A |
Modul |
||
|
Antarmuka komunikasi |
- |
DB9 wadon (RS232) |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
contone: BSLD-1310-10SM-FA-M
(Informasi pesenan: SLD Broadband Light Source 1310nm, daya output 10mW, serat SM, karo konektor FC/APC, paket modul).
● Katentuan Pangginaan supados langkung
(1) EXW
(2) DAP
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Langkah 1. Mbukak kemasan: Sadurunge ngrakit, priksa manawa kabeh aksesoris wis lengkap.
Langkah 2. Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)
Langkah 3. Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.
Setp4. Nyambung menyang komputer inang: Gunakake Green Port Cable lan USB-RS485 DB9 Kabel Data kanggo nyambungake SLD Broadband Light Source 1310nm lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.

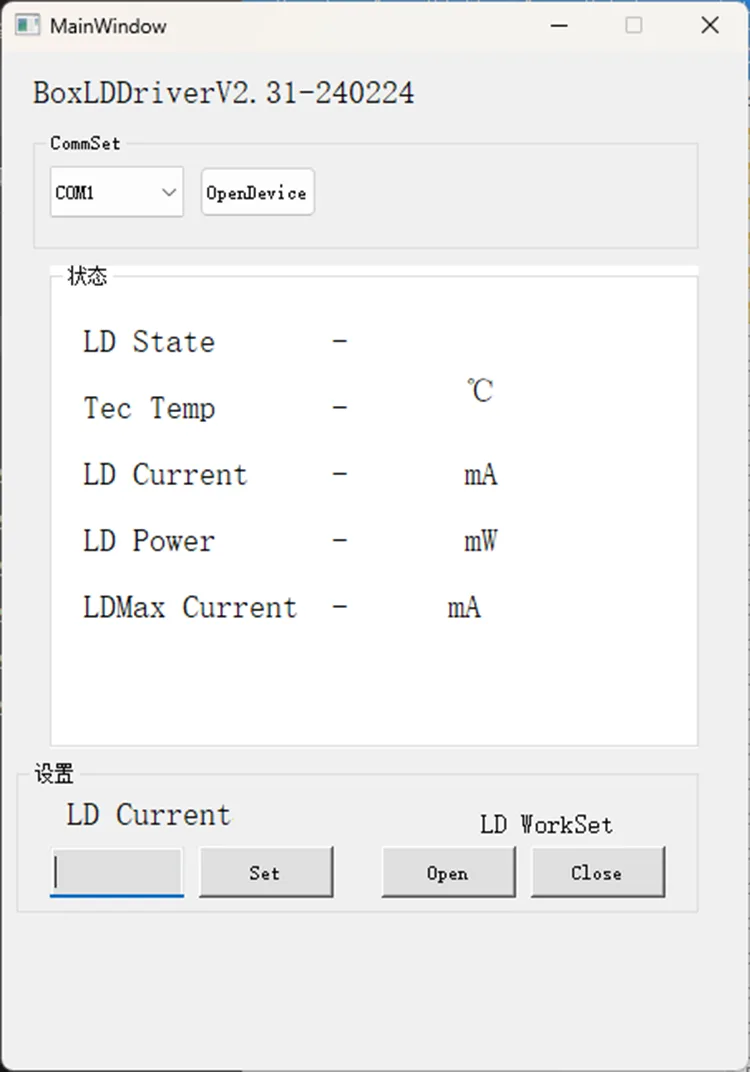

Langkah 5. Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD saka SLD Broadband Light Source 1310nm. Pilih port sing bener, setel saiki, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)
Langkah 6. Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.
● Konektor serat sing resik kanthi ngilangke tanpa lint lan mriksa nganggo detektor rai mburi serat sadurunge sambungan. Tansah nyambung / medhot sambungan serat tanpa daya supaya mburi-pasuryan kobong. Konektor serat optik kudu ditutupi tutup bledug.
● Aja kerep plugging / unplugging konektor serat kanggo nyegah klempakan bledug lan karusakan mburi-pasuryan.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; simpen ing panggonan kang garing.

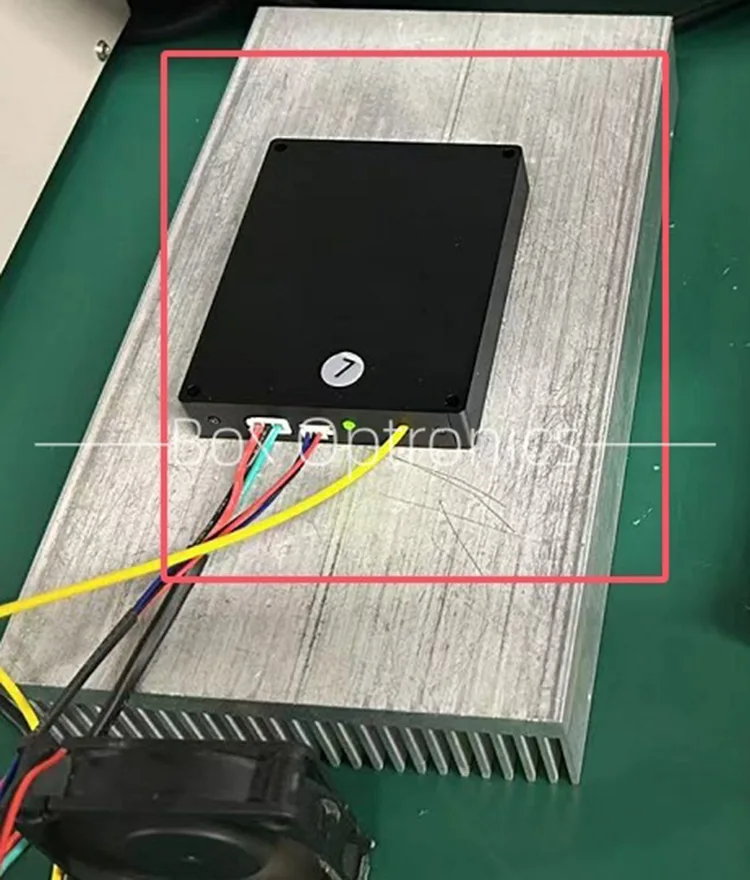

● Nalika nggunakake long-term, sijine iku ing sink panas.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
