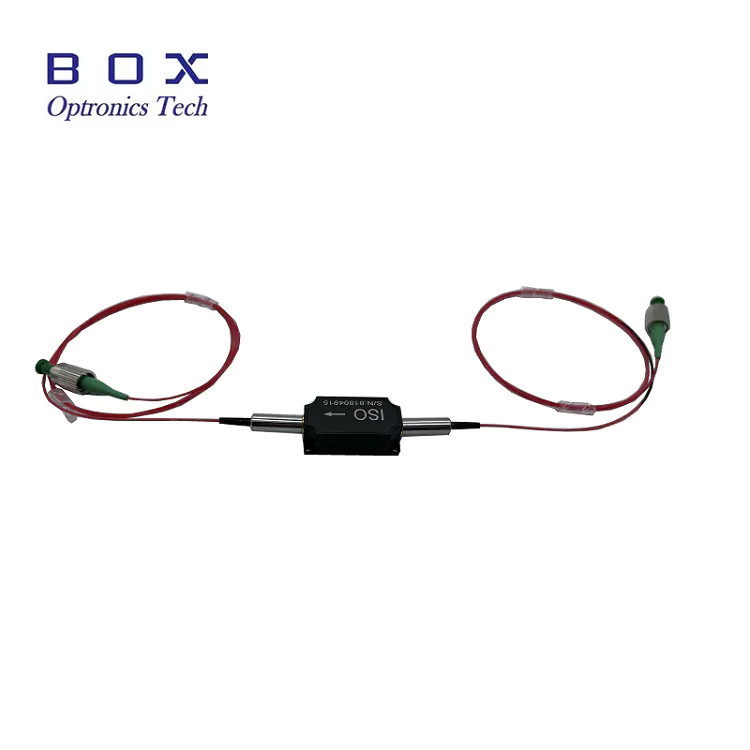

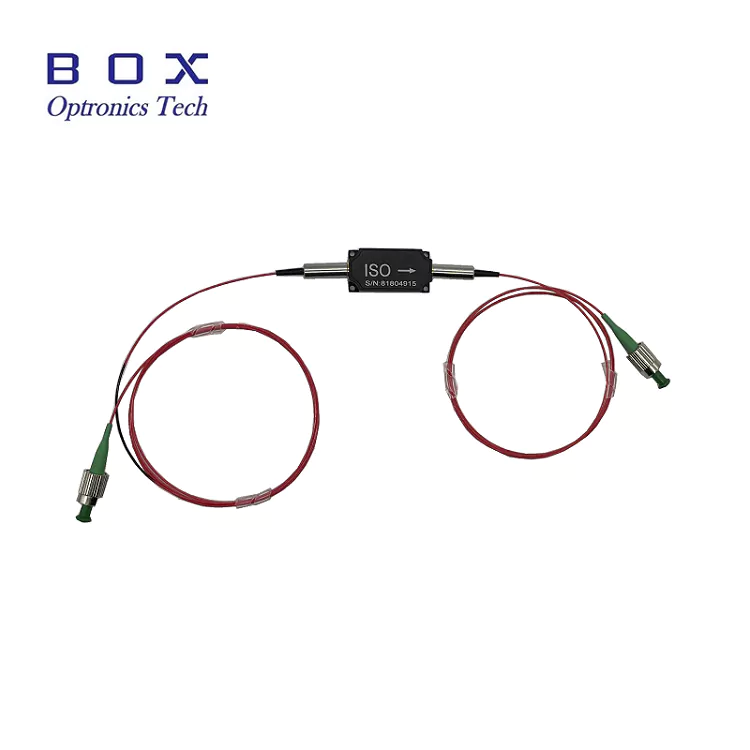

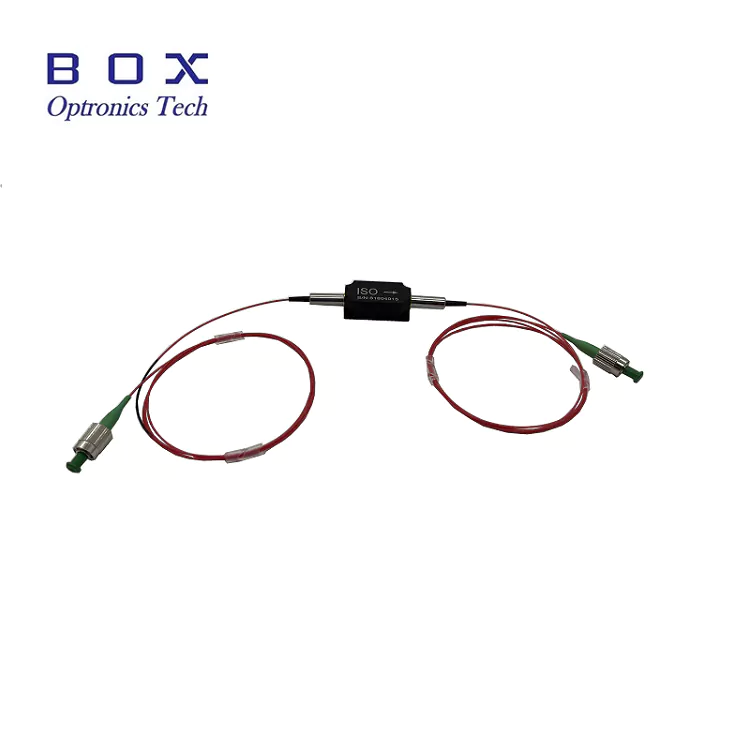

Sirkulator Daya Dhuwur 850nm

Box Optronics nyedhiyakake Circulator Daya Tinggi 850nm, komponen optik pasif kinerja dhuwur sing dirancang kanggo kontrol arah cahya sing tepat ing sistem serat optik. Sirkulator 3-port iki mbisakake transmisi non-timbal balik, nuntun sinyal optik saka port menyang port kanthi cara sing berurutan nalika njaga kinerja optik sing apik.

Nampilake mundhut sisipan khas nganti 1.0dB, isolasi dhuwur saka 25dB khas, lan mundhut bali dhuwur minimal 45dB, circulator iki becik kanggo aplikasi 850nm daya dhuwur. Ndhukung total daya rata-rata nangani nganti 500mW / 1W / 5W / 10W tengen bandar, nggawe cocok kanggo nuntut serat laser lan sistem amplifier.

Dumunung ing paket kompak 58 × 28 × 26mm kanthi pigtails serat 780-HP, circulator daya dhuwur 850nm nawakake stabilitas lan kinerja jangka panjang sing dipercaya.

Fitur Utama

• Isolasi dhuwur: Isolasi puncak khas 25dB, minimal 22dB

• mundhut selipan Low: 1.0dB khas, 1.5dB maksimum

• Mundhut bali dhuwur: minimal 45dB (Input/Output)

• Kurang polarisasi gumantung mundhut (PDL): ≤0.15dB

• Penanganan daya dhuwur: nganti 500mW, 1W, 5W, 10W

• Kapabilitas daya puncak dhuwur: <10kW kanggo operasi pulsa ns

• High crosstalk dipatèni: 45dB minimal

• Desain paket sing kompak lan kuwat: 58 × 28 × 26mm

• pigtails serat 780-HP kanggo aplikasi daya dhuwur

• linuwih banget lan stabilitas long-term

• 3-port transmisi cahya non-timbal balik

• Kisaran suhu operasi sing wiyar: +10°C nganti +50°C

Aplikasi Khas

• Sistem sensing serat optik

• instrumentasi serat optik lan peralatan uji

• sistem laser serat 850nm

• Pencitraan biomedis lan sistem OCT

• Laboratorium riset lan pangembangan

• pangayoman laser mbagekke (DFB).

Spesifikasi Teknis

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik lan Lingkungan

* Cathetan: Spesifikasi ing ndhuwur kanggo piranti tanpa konektor. Kanggo piranti karo konektor, daya nangani diwatesi kanggo 1W, insertion mundhut 0.3dB luwih, bali mundhut 5dB ngisor, lan rasio punah 2dB ngisor.

Ukuran Paket

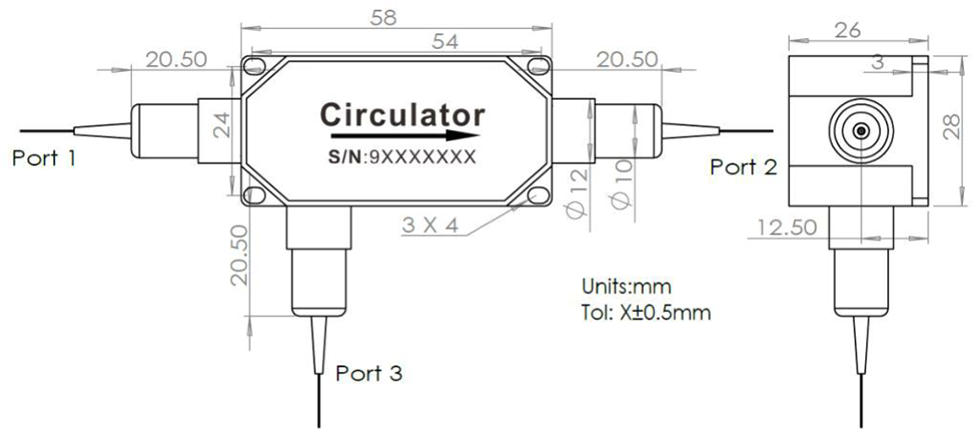

Sirkulator Daya Tinggi 850nm dikemas ing omah sing kompak lan kuat kanthi ukuran ing ngisor iki (unit: mm):

• Ukuran paket: 58 × 28 × 26 mm

• konfigurasi 3-port karo pigtails serat

• 4 bolongan soyo tambah kanggo instalasi aman

• Toleransi: ± 0,5mm

Konfigurasi Port

Sirkulator optik 3-port iki mbisakake nuntun sinyal optik unidirectional ing urutan 1 → 2 → 3 → 1:

• Port 1 → Port 2: Low insertion loss forward transmission

• Port 2 → Port 3: Nuntun sinyal backscattered / dibayangke

• Port 3 → Port 1: Transmisi maju ngrampungake loop sirkulasi, nalika njaga isolasi dhuwur ing jalur sing mbalikke

Piranti kasebut nggunakake desain optik non-timbal balik kanggo mesthekake panyebaran sinyal arah lan isolasi efektif ing antarane port sing ora ana jejer, saengga cocog kanggo sensing serat, proteksi laser, lan sistem pangukuran optik.

Prinsip Kerja

Sirkulator optik daya dhuwur 850nm minangka piranti non-timbal balik multi-port pasif sing ngarahake sinyal optik kanthi arah 1 → 2 → 3 → 1, sing ngidini manajemen sinyal arah ing sistem serat optik.

Piranti kasebut adhedhasar efek rotasi Faraday sing digabungake karo komponen rute optik sing gumantung polarisasi.

Prinsip kerja:

Faraday Rotator: ngenalake rotasi polarisasi non-timbal balik sing tetep (biasane 45 °), ora gumantung saka arah panyebaran

•Polarisasi nuntun optik: sinyal optik langsung adhedhasar negara polarisasi

• Transmisi non-timbal balik: njamin nuntun sinyal arah kanthi isolasi dhuwur ing antarane jalur panyebaran mbalikke

Fungsi utama:

•Misah maju lan mundur sinyal optik propagasi

• Nglindhungi sumber laser saka bali-pantulan

• Mbisakake operasi bidirectional ing serat optik roso lan sistem laser

• Ndhukung rute sinyal ing pangukuran lan arsitektur sensing

Kenapa Pilih Box Optronics?

• Kontrol kualitas sing ketat kanthi tes 100% sadurunge dikirim

• Rega sing kompetitif kanthi kemampuan pangiriman massal sing stabil

• Pilihan pangaturan dhewe fleksibel kanggo dawa gelombang, daya, serat, lan konektor

• 7×24 jam technical support lan respon cepet

• Tes sampel kasedhiya kanggo evaluasi

•Pengiriman global nganggo DHL, UPS, lan pengiriman ekspres FedEx

Informasi Pemesanan

Nomenklatur Model

HPCIR - XXX - X - X - X - X - XX - XX

Tuladha: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Sirkulator Daya Tinggi 850nm, serat 780-HP, tabung longgar 900μm, panjang serat 1m, paket 58x28x26mm, daya penanganan 10W, konektor FC/APC

Kasedhiya Pilihan Kustomisasi

• Dawane gelombang tengah: 830nm, 850nm, dawa gelombang liyane kasedhiya yen dikarepake

• Rating daya: 500mW, 1W, 5W, 10W, daya sing luwih dhuwur kasedhiya kanggo desain khusus

•Jenis serat: 780-HP, serat khusus liyane

• Dawane serat: 0,5m, 0,8m, 1m, 1,5m, 2m (dawa khusus kasedhiya)

Jenis pigtail: 250μm serat telanjang, 900μm tabung longgar, 3.0mm tabung longgar

Tipe konektor: FC/UPC, FC/APC, SC/APC, LC/APC, utawa konektor khusus

•Ukuran paket: Standar 58x28x26mm utawa ukuran paket khusus

• 4-port konfigurasi circulator kasedhiya ing request

Kanggo syarat khusus, hubungi tim sales kita.
