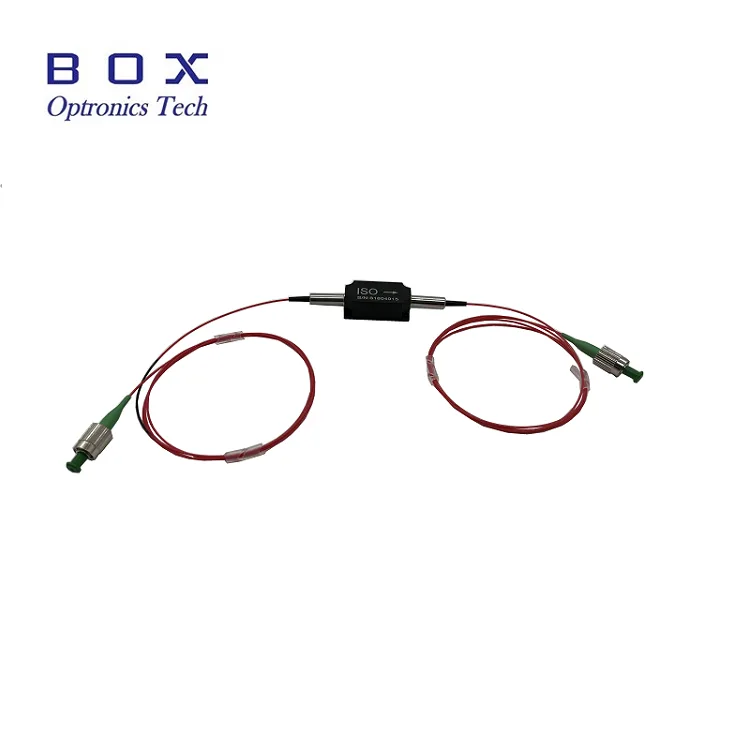

Isolator Optik Daya Tinggi 850nm

Box Optronics nyedhiyakake Isolator Optik Daya Tinggi 850nm, komponen optik pasif sing dirancang kanggo nglindhungi sistem optik saka pantulan mburi sing mbebayani. Isolator kinerja dhuwur iki nduweni isolasi luar biasa nganti 35dB, mundhut sisipan ultra-rendah khas 0.8dB, lan ndhukung penanganan daya dhuwur nganti daya rata-rata 500mW/1W/5W/10W.

Dumunung ing paket kompak 58 × 28 × 26mm kanthi pigtails serat 780HP, isolator iki nyedhiyakake linuwih lan stabilitas sing luar biasa kanggo aplikasi sing nuntut. Apa kanggo laser serat, sistem OCT, amplifier optik, utawa instrumentasi tes, Box Optronics nyedhiyakake isolator berkualitas tinggi sing didhukung dening kontrol kualitas sing ketat lan dhukungan teknis global.

Fitur Utama

● Isolasi dhuwur: nganti 35dB isolasi puncak khas

● Mundhut sisipan sithik: 0,8dB khas, maksimal 1,2dB

● Mundhut bali dhuwur: 45dB

● Rasio kepunahan dhuwur kanggo versi njaga polarisasi

● Penanganan daya dhuwur:  500mW/1W/5W/10W daya rata-rata

● Low gumantung polarisasi kurang (PDL): <0,15dB

● Desain paket sing kompak lan mantep

● Serat SM/serat PM/utawa pigtails serat liyane

● Linuwih dhuwur lan stabilitas jangka panjang

● Rentang suhu operasi sing amba: -40°C nganti +85°C

Aplikasi Khas

● Tes optik lan instrumentasi pangukuran

● 840nm/850nm Optical Coherence Tomography (OCT) sistem

● 850nm sistem serat laser lan sumber wiji

● Sistem sensing serat optik (interferometrik sensing)

● Laboratorium riset lan pangembangan

● Pencitraan biomedis lan diagnostik

Spesifikasi Teknis

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik lan Lingkungan

Detail Produk

Ukuran Paket

Isolator dikemas ing omah plastik sing kompak lan kuat kanthi ukuran ing ngisor iki (unit: mm):

Prinsip Kerja

Isolator optik gabungan serat daya dhuwur 850nm minangka komponèn optik pasif sing nyedhiyakake transmisi cahya non-timbal balik, saéngga sinyal optik maju bisa liwat nalika mblokir pantulan mundur ing sistem basis serat.

Piranti kasebut adhedhasar efek rotasi Faraday sing digabung karo optik polarisasi, lan kasedhiya ing versi Single-Mode Fiber (SMF) lan Polarization-Maintaining Fiber (PMF), mbisakake integrasi fleksibel menyang sistem optik sing beda.

● Arah maju: Cahya ngliwati kanthi mundhut sisipan minimal

● Arah mbalikke: Cahya sing dipantulake mburi diblokir kanthi isolasi dhuwur

● Nglindhungi dioda lan amplifier laser saka karusakan lan gangguan sing disebabake dening pantulan mburi

● Ningkatake stabilitas sistem lan nyuda intensitas gangguan (RIN)

Kenapa Pilih Box Optronics?

● ✓ Kontrol kualitas sing ketat kanthi tes 100% sadurunge dikirim

● ✓ Rega sing kompetitif kanthi kemampuan pangiriman massal sing stabil

● ✓ Opsi kustomisasi fleksibel kanggo dawa gelombang, daya, lan serat

● ✓ Dhukungan teknis 7×24 jam lan respon cepet

● ✓ Tes conto kasedhiya kanggo evaluasi

● ✓ Pengiriman global nganggo DHL, UPS, pengiriman ekspres FedEx

Informasi Pemesanan

Nomenklatur Model

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Tuladha:HPIS -850 -0 -1 -1 -0 -00- FA

Isolator Optik Daya Tinggi 850nm, serat SM, tabung longgar 900um, panjang serat 1m, dimensi: 58x28x26mm, daya penanganan 500mW, konektor FC/APC

Kasedhiya Pilihan Kustomisasi

● Panjang gelombang tengah: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm

● Rating daya: 0,5W, 1W, 2W, 5W, 10W, kasedhiya daya sing luwih dhuwur

● Jenis serat: 780HP, SMF-28, PM1550, serat khusus liyane

● Dawa serat: 0,5m, 1m, 1,5m, 2m (dawa khusus)

● Tipe kuncir: tabung longgar 900um, tabung longgar 3,0 mm, serat telanjang

● Ukuran paket: Ukuran paket standar utawa khusus

Kanggo syarat khusus, hubungi tim sales kita:

Email: sales06@boxoptronics.com

Telpon: +86-13322933691

situs web www.boxphotonics.com Integrasi ditingkat

Lembar data lan Test Report

Saben unit dikirim kanthi laporan tes lengkap sing nyathet paramèter kinerja sing diukur. File PDF lembar data ngemot spesifikasi rinci.

● Laporan tes individu sing kalebu ing saben unit

Lembar data

Katentuan Pangginaan supados langkung Quote lan Pembayaran

Ketentuan Kutipan

● EXW (Ex Works): Disaranake yen sampeyan duwe akun DHL/UPS/FedEx. Kita ngirim nggunakake akun sampeyan; ora ana biaya pengiriman sing ditanggung dening kita.

● DAP (Dikirim ing Panggonan): Yen sampeyan ora duwe akun kurir, kita bisa ngatur pengiriman nganggo barang prabayar.

● Syarat liyane: Hubungi kita kanggo ngrembug.

Katentuan Pembayaran

● PayPal: Pembayaran sing cepet lan aman kanggo conto lan pesenan cilik

● T/T (Transfer Bank): Cara pembayaran standar kanggo pesenan produksi normal

● Asuransi Perdagangan Alibaba: Perlindhungan pesenan sing aman kanggo transaksi online kanthi jaminan panuku

● Syarat Pembayaran Fleksibel: Bisa dirundingake kanggo mitra jangka panjang utawa strategis

Lead Time

● Produksi standar: ~10 dina kerja

● Konfigurasi khusus: 15-20 dina kerja

● Pesenan volume: Hubungi kanggo jadwal produksi

● Pengiriman internasional:~3-5 dina kerja (DHL/UPS/FedEx express)

● Layanan cepet: Kasedhiya miturut panyuwunan (bisa uga ana biaya tambahan)

Cathetan lan Penanganan Operasi

Proteksi ESD

Nalika isolator optik minangka piranti pasif, penanganan sing tepat isih dibutuhake kanggo njaga kinerja lan linuwih.

● Ganani nganggo sarung tangan sing resik lan tanpa serat supaya ora kontaminasi

● Nggarap lumahing sing resik lan bebas bledug

● Aja ndemek bagian mburi serat kanthi langsung

● Simpen tutup bledug ing konektor yen ora digunakake

Penanganan Serat

● Aja mlengkung serat sing berlebihan (radius tikungan minimal: 30mm)

● Aja narik utawa mbengkongake pigtails serat

● Resik konektor serat nganggo isopropil alkohol sadurunge sambungan

● Tansah gunakake tutup bledug nalika konektor ora digunakake

● Priksa serat mburi pasuryan kanggo karusakan sadurunge digunakake

● Aja ngluwihi rating beban tarik maksimum

Pertimbangan Penanganan Daya

● Pasthekake daya input ora ngluwihi maksimum sing dirating

● Gunakake ngawasi daya sing bener supaya ora kakehan

● Idini boros panas sing tepat ing tingkat daya dhuwur

● Pasang ing sink panas kanggo operasi terus-terusan daya dhuwur

Instalasi lan Pemasangan

● Pasang isolator kanthi aman nggunakake 4 bolongan dipasang

● Pesthekake keselarasan sing tepat kanggo nyilikake mundhut tambahan

● Ngidini papan sing cukup kanggo radius mlengkung serat

● Operake ing kisaran suhu sing ditemtokake kanggo linuwih

● Ngindhari tekanan mekanis ing pigtails serat

Jaminan Kualitas lan Layanan Sawise Penjualan

Periode babar pisan

Box Optronics njamin produk iki bebas saka cacat ing bahan lan pengerjaan sajrone 12 wulan wiwit tanggal tuku. Sajrone periode babar pisan, kita bakal ndandani utawa ngganti produk risak ing discretion kita, gratis.

Pengecualian Garansi

Kahanan ing ngisor iki ora dilindhungi ing garansi gratis:

● Karusakan sing disebabake dening faktor alam (bledhek, banjir, lsp.) utawa pengaruh lingkungan

● Gagal amarga operasi sing ora bener utawa penyalahgunaan dening pangguna

● Karusakan fisik sing jelas disebabake kesalahan manungsa

● Nyoba, modifikasi, utawa ndandani sing ora sah

● Label garansi sing diowahi utawa ora lengkap ing omah

● Kerusakan utawa mundhut sajrone transportasi sawise dikirim

● Kerusakan disebabake rating daya utawa kondisi operasi sing ngluwihi maksimum

Dhukungan Sawise-Sales

● Wektu respon cepet: ing 24 jam ing dina kerja

● Ngatasi masalah remot lan dhukungan aplikasi

● Layanan pangopènan mbayar kasedhiya sawise periode garansi

● Layanan konsultasi teknis khusus
