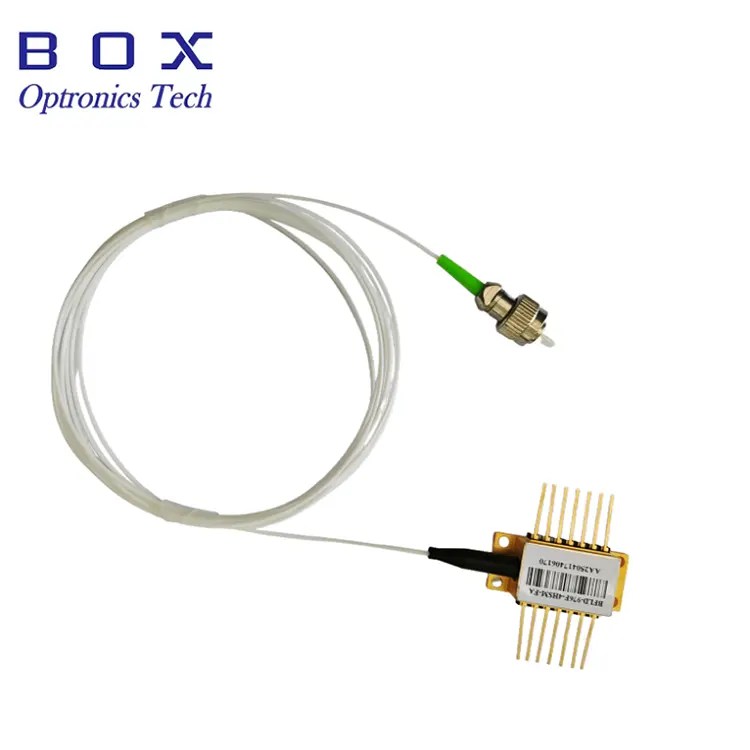

1582nm DFB Laser kanggo H2S Gas Sensing

Box Optronics nawakake laser umpan balik sing disebarake 1582nm +/- 1nm sing dirancang kanggo deteksi hidrogen sulfida (H2S) nggunakake spektroskopi penyerapan laser dioda sing bisa disetel (TDLAS). Laser DFB 1582nm kanggo Sensing Gas H2S dipasang ing paket kupu-kupu 14-pin standar industri kanthi pendingin termoelektrik (TEC), termistor 10kΩ, monitor fotodioda, lan isolator optik sing dibangun, laser DFB 1582nm nyedhiyakake stabilitas dawa gelombang (0.09nm/°C0. koefisien saiki) lan operasi sing dipercaya ing kisaran suhu cilik.

Kirim Pitakonan

Deskripsi Produk

Ringkesan Produk - 1582nm DFB Laser kanggo H2S Gas Sensing

Laser DFB 1582nm kanggo H2S Gas Sensing saka Box Optronics minangka laser umpan balik MQW sing didistribusikake kanthi kinerja dhuwur sing dirancang kanggo deteksi hidrogen sulfida (H₂S) lan sensing serat optik. Akurasi dawa gelombang yaiku +/-1nm, dawane gelombang 1581-1583nm, lan menehi daya output optik minimal 10mW liwat serat SM utawa PM. TEC terintegrasi lan termistor 10kΩ ndhukung stabilisasi dawa gelombang, dene koefisien arus panjang gelombang 0.01nm/mA mbisakake tuning dawa gelombang sing apik. Isolator optik ≥30dB nyuda refleksi mburi, lan paket kupu-kupu 14-pin kanthi rong opsi pinout nyedhiyakake integrasi sistem sing fleksibel.

Fitur Utama - 1582nm DFB Laser kanggo H2S Gas Sensing

· Panjang gelombang tengah: 1582nm, +/-1nm toleransi WL (rentang 1581–1583nm)

· Daya output optik dhuwur: 10mW / 20mW

· Rasio supresi mode sisih dhuwur: ≥35dB minimal, 40dB khas (CW)

· Isolator optik internal: isolasi ≥30dB

· Integrated thermoelectric cooler (TEC) lan 10kΩ thermistor kanggo stabilisasi dawa gelombang

· Paket kupu-kupu 14-pin standar industri, opsi pinout Tipe 1 lan Tipe 2

· Serat SM utawa pigtail serat PM

Aplikasi Khas - 1582nm DFB Laser kanggo H2S Gas Sensing

· Deteksi lan ngawasi gas hidrogen sulfida (H2S) nggunakake TDLAS

· Spektroskopi modulasi panjang gelombang (WMS) kanggo deteksi H2S

· Kaamanan H₂S Industri lan pemantauan lingkungan

· Analisis lenga & gas, kimia, lan gas limbah

· Proses pemantauan gas lan analisis emisi

· spektroskopi NIR lan instrumen analitik gas

· Integrasi OEM menyang analisa gas H₂S lan sistem keamanan industri

Spesifikasi Produk - 1582nm DFB Laser for H2S Gas Sensing

Ratings maksimum Absolute

Paramèter	Simbol	kahanan	Min.	Tipe.	Maks.	Unit
Suhu panyimpenan	Ts	-	-40	-	85	°C
Suhu Kasus Operasi	Ndhuwur	-	-20	-	70	°C
Maju Saiki	IF	CW	-	-	200	mA
Laser Reverse Tegangan	VLR	-	-	-	2	V
PD Maju Saiki	IFPD	-	-	1.1	5	mA
PD Tegangan Balik	VRPD	-	-	5	10	V
TEC Saiki	ITEC	-	-	0.8	1.5	A
Tegangan TEC	VTEC	-	-	1.5	3.5	V

Karakteristik Elektro-Optik (T = 25°C Suhu Laser)

Paramèter	Simbol	Kondisi Test	Min.	Tipe.	Maks.	Unit
Panjang gelombang tengah	λc	TL=15~35°C, CW	1581	1582	1583	nm
Daya Output Optik	PO	-	10	-	-	mW
Ambang Arus	ITH	-	-	10	35	mA
Efisiensi Slope	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
Operasi Saiki	Iop	PO = 10 mW, CW	-	100	120	mA
Spectral Linewidth	LW	FWHM	-	3	-	MHz
Laser Tegangan Maju	VF	CW, PO=10mW	-	1.2	3.0	V
Monitor Arus Gelap	ID	-	-	-	0.1	μA
Bandwidth (-3dB)	BW	-	-	2.5	-	GHz
Side-Mode dipatèni rasio	SMSR	CW	35	40	-	dB
Isolasi Optik	-	-10	30	-	-	dB
Noise Intensitas Relatif	RIN	CW, PO=5mW	-	-145	-	dB/Hz
TEC Setel Suhu	Ts	-	15	-	35	°C
Impedansi Input	ZIN	-	22	25	28	Ω
Thermistor Arus	ITC	-	10	-	100	μA
Ketahanan Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC Saiki	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Tegangan TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Kapasitas TEC	ΔT	Tc=70°C	-	-	50	°C
Gelombang Drift (EOL)	Δλ	umur 25 taun	-	-	± 0.1	nm
Koefisien Suhu gelombang	Δλ/ΔT	TEC 15°C nganti 35°C	-	0.09	-	nm/°C
Koefisien Arus Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

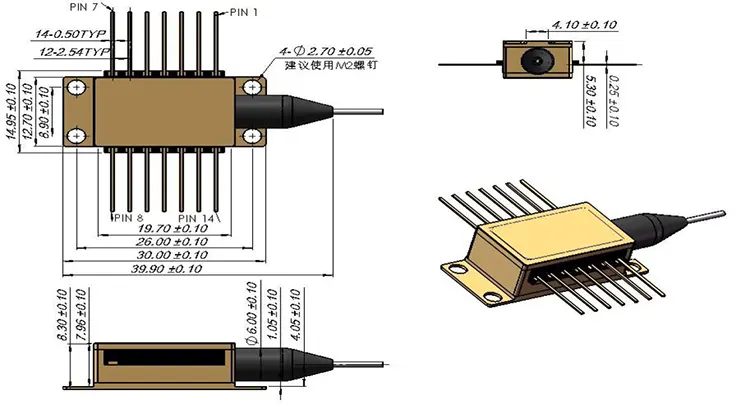

Definisi Paket lan Pin - Laser DFB 1582nm kanggo Sensor Gas H2S

Tipe 1 Konfigurasi Pin

Pin	Katrangan	Pin	Katrangan
1	Thermistor	14	NC (Ora Ana Sambungan)
2	Thermistor	13	Anoda Laser (+)
3	Laser DC Bias (Katoda) (-)	12	Laser RF Cathode (-)
4	PD Monitor Anoda (-)	11	Anoda Laser (+)
5	PD Monitor Cathode (+)	10	NC (Ora Ana Sambungan)
6	TEC (+)	9	Kasus Ground
7	TEC (-)	8	Kasus Ground

Tipe 2 Konfigurasi Pin

Pin	Katrangan	Pin	Katrangan
1	TEC (+)	14	TEC (-)
2	Thermistor	13	Kasus Ground
3	PD Monitor Anoda (-)	12	NC (Ora Ana Sambungan)
4	PD Monitor Cathode (+)	11	Katoda Laser (-)
5	Thermistor	10	Anoda Laser (+)
6	NC (Ora Ana Sambungan)	9	NC (Ora Ana Sambungan)
7	NC (Ora Ana Sambungan)	8	NC (Ora Ana Sambungan)

Informasi Pesenan - 1582nm DFB Laser kanggo H2S Gas Sensing

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Tuladha: BFLD-1582-10SM-FA

lapangan	Kode	Katrangan
Tipe Laser	BFLD	DFB Laser Diode Series
Dawane gelombang	1582	1582nm (uga kasedhiya: 1310, 1550, CWDM, dawa gelombang liyane)
Daya Output	10	10mW (uga kasedhiya: 20mW, disesuaikan)
Jinis Serat	SM/PM	SM = Single-mode (SMF-28e); PM = Polarisasi-maintaining
Tipe Konektor	FA / SA	FA = FC/APC; SA = SC/APC; Konektor liyane kasedhiya
Pinout	NULL / 2	NULL = Tipe 1 (standar); 2 = Tipe 2

Datasheet lan Testsheet - 1582nm DFB Laser kanggo H2S Gas Sensing

lembar data

lembar tes

Pitakonan sing Sering Ditakoni (FAQ)

P: Napa 1582nm cocok kanggo sensing gas H₂S?

A: Wilayah dawa gelombang 1582nm ngemot fitur panyerepan H₂S lan wis dituduhake kanggo deteksi jejak H₂S nggunakake laser DFB lan teknik TDLAS/QEPAS. Ing TDLAS, dawa gelombang laser dipindai ing garis panyerepan target, lan panyerepan sing diasilake dianalisis kanggo nemtokake konsentrasi H₂S. Wilayah 1582nm uga kompatibel karo komponen serat optik standar lan teknologi laser DFB sing diwasa. Jembar garis sing sempit lan SMSR sing dhuwur mbisakake kontrol dawa gelombang sing tepat kanggo deteksi spektroskopi.

P: Napa isolator optik sing dibangun penting kanggo sistem sensor gas?

A: Mbalik-refleksi saka konektor serat, sel gas, beam splitter, lan komponen optik liyane bisa nimbulaké umpan balik optik, anjog kanggo fluktuasi daya output, kahanan kang ora tetep mode, lan kahanan kang ora tetep gelombang. Isolator optik sing dibangun kanthi isolasi ≥30dB nyuda umpan balik optik lan mbantu njaga operasi laser lan garis pangukuran sing stabil. Efektivitas utamane penting ing sistem TDLAS berbasis serat kanthi refleksi optik sing signifikan.

Q: Apa jumlah pesenan minimal (MOQ)?

A: MOQ punika 1 pc. Jumlah cilik kasedhiya kanggo R&D, prototyping, lan evaluasi awal, dene volume sing luwih gedhe bisa didhukung kanggo produksi analisa gas lan program OEM. Hubungi tim sales kita kanggo rega adhedhasar jumlah sing dibutuhake.

P: Apa aku bisa njaluk dawa gelombang khusus kanggo spesies gas sing beda?

A: Nggih. Box Optronics nawakake laser DFB ing macem-macem dawa gelombang sing cocog karo fitur panyerepan gas kanggo TDLAS lan aplikasi spektroskopi liyane. Dawane gelombang sing kasedhiya kalebu solusi kanggo H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂, lan gas liyane. Hubungi kita karo target gas lan syarat dawa gelombang kanggo review kelayakan lan kutipan.
