1392nm DFB Laser Diode TO-BISA

Ringkesan Produk -1392nm DFB Laser Diode TO-CAN

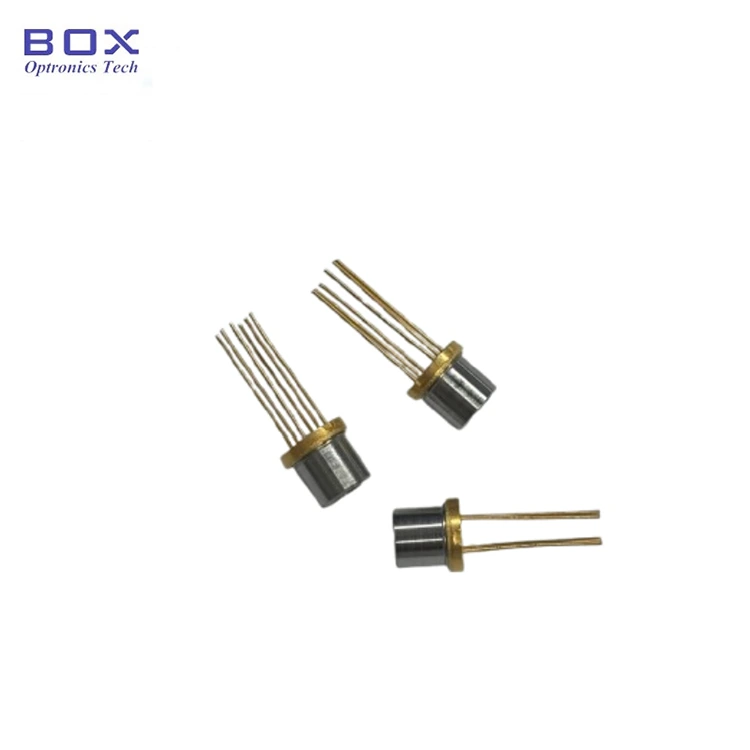

1392nm DFB Laser Diode TO-CAN (Model: BLD-D1392.5TO60-AL) saka Box Optronics nduweni dawa gelombang tengah 1392.5nm (1391.5–1393.5nm) lan output optik 5mW liwat lensa aspheric kanthi dawa fokus 7.5mm Dirancang kanggo kopling optik ruang bebas, dioda laser DFB 1392nm iki cocog kanggo kopling sel gas, analisis gas, lan integrasi sistem sensor optik.

TEC terpadu lan termistor ndhukung kontrol suhu kanggo stabilisasi dawa gelombang. Paket logam TO60 hermetik kanthi konfigurasi 6-pin nyedhiyakake faktor wujud sing kompak lan kuat kanggo analisa gas lan instrumen penginderaan optik industri.

Fitur Utama -1392nm DFB Laser Diode TO-BISA

· Panjang gelombang tengah: 1392.5nm (rentang 1391.5–1393.5nm), +/-1nm akurasi dawa gelombang dhuwur

· Daya output optik dhuwur: minimal 5mW

· Arus batesan kurang

· Integrated thermoelectric cooler (TEC),thermistor

· Paket hermetik TO60 kompak kanthi output lensa aspheric

Aplikasi Khas-1392nm DFB Laser Diode TO-BISA

· Deteksi uap banyu (H₂O) nggunakake TDLAS

· Spektroskopi sel gas ruang bebas

· Sumber laser DFB 1392nm kanggo analisa gas

· Pemantauan kelembapan proses industri

· Instrumen sensing gas lan spektroskopi optik

· Riset fotonik lan sistem analisis gas OEM

Spesifikasi Produk -1392nm DFB Laser Diode TO-CAN

Ratings maksimum Absolute

Karakteristik Elektro-Optik (T = 25°C)

Karakteristik TEC

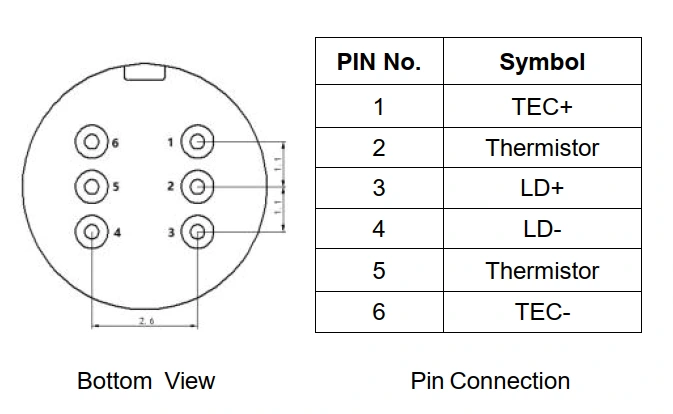

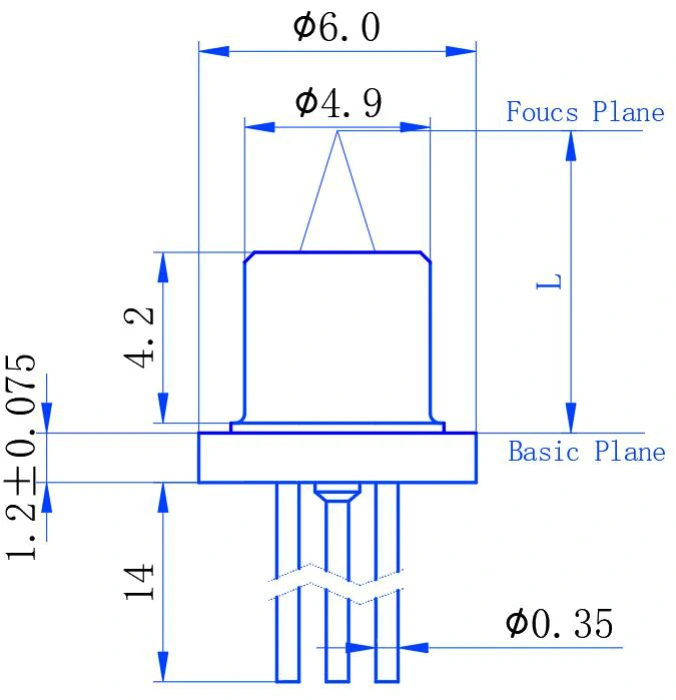

Paket lan Definisi Pin

Informasi Pesenan -1392nm DFB Laser Diode TO-CAN

Nomenklatur Model

BLD - D XXXX nganti XX - X

Tuladha: BLD-D1392.5TO60-AL

Lembar data -1392nm DFB Laser Diode TO-BISA

Lembar data

Pitakonan sing Sering Ditakoni (FAQ)

P: Gas apa sing bisa dideteksi nganggo laser DFB 1392nm?

A: Dawane gelombang 1392nm umume digunakake kanggo spektroskopi penyerapan uap banyu (H₂O) lan bisa ditrapake kanggo deteksi kelembapan lan uap banyu adhedhasar TDLAS. Garis panyerepan tartamtu lan kahanan operasi kudu dievaluasi adhedhasar konsentrasi gas, dawa jalur optik, lan desain sistem. Box Optronics uga nawakake dioda laser DFB ing dawa gelombang liyane kanggo syarat sensing gas sing beda.

P: Apa bedane antarane laser TO60 DFB iki lan laser DFB sing dikemas kupu-kupu?

A: Bedane utama yaiku format paket, antarmuka optik, lan biaya.

Versi TO60 nduweni paket logam hermetik sing kompak kanthi lensa TEC, termistor, lan aspheric terpadu kanggo kopling optik ruang bebas.

Laser DFB kupu biasane kasedhiya karo output serat-pigtailed lan bisa nggabungake fungsi tambahan kayata isolator optik lan fotodioda monitor, gumantung saka konfigurasi.

Kanthi paket sing luwih prasaja lan output optik ruang bebas, versi TO60 nyedhiyakake pilihan sing luwih larang kanggo sensing gas lan aplikasi liyane ing ngendi kopling serat lan fungsi terpadu tambahan ora dibutuhake. Pilihan gumantung saka metode kopling optik sing dibutuhake, ukuran paket, lan arsitektur sistem.

P: Kepiye TEC terpadu ningkatake kinerja deteksi gas?

A: TEC terintegrasi lan termistor 10kΩ nyedhiyakake kontrol suhu kanggo laser DFB, mbantu njaga kondisi operasi sing stabil lan nyuda drift dawa gelombang sing disebabake dening variasi suhu. Kontrol suhu penting ing sistem TDLAS amarga dawa gelombang laser kudu tetep selaras karo fitur panyerepan target. Spesifikasi TEC kudu dianggep bebarengan karo sawetara suhu operasi laser lan syarat sistem sensor gas lengkap.

Produk sing gegandhengan

· 1392nm 10mW DFB Butterfly Laser Diode

· 760nm 10mW DFB Butterfly Laser Diode

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB Laser Diode kanggo CO2 Sensing

· 1mm Area Aktif fotodioda PIN InGaAs

Cathetan lan Penanganan Operasi

· Dioda laser minangka piranti sing sensitif discharge elektrostatik (ESD). Prosedur proteksi ESD sing bener kudu tansah ditindakake nalika nangani.

· Modul kudu ditangani kanthi cara sing padha karo piranti semikonduktor biasa kanggo nyegah karusakan elektrostatik. Kanggo nyimpen lan nggawa kanthi aman, modul kasebut kudu dibungkus nganggo bahan tahan ESD.

· Kanggo ngumpulake modul ing PCB, meja kerja, wesi solder, lan awak manungsa kudu digiling.

· Simpen piranti sing ora dienggo ing suhu panyimpenan sing disaranake (-40°C nganti +85°C) ing kemasan sing aman kanggo ESD.

· Aja ngluwihi rating maksimum absolut sing ditemtokake ing lembar data, kalebu arus maju maksimum 100mA lan tegangan maju maksimum 2V.

· Tansah gunakake driver dioda laser kanthi proteksi voltase lan watesan saiki.

· Aktifake stabilisasi suhu TEC sadurunge ngetrapake arus drive laser kanggo kinerja optimal lan stabilitas dawa gelombang.

· Aja ndemek lumahing lensa aspheric nganggo driji kosong kanggo nyegah kontaminasi. Yen perlu reresik, gunakake isopropil alkohol (IPA) lan swab tanpa serat.

· Suhu solder reflow: maksimum 260°C kanggo 10 detik. Supaya wektu soldering gedhe banget utawa suhu.
