Ringkesan Produk-Meter Daya Optik

Box Optronics' Optical Power Meter minangka instrumen pangukuran optoelektronik kanthi kinerja dhuwur sing dirancang kanggo deteksi lan analisis daya optik sing tepat. Dibangun ing saubengé detektor fotodioda silikon (Si) lan indium gallium arsenide (InGaAs) sing berkualitas, meter daya kita ngirim pangukuran sing akurat lan dipercaya ing rentang spektral ultraviolet, katon, cedhak-infra merah, lan inframerah tengah.

Seri kasebut kalebu model multi-saluran benchtop (PM-MC-4-B5) kanggo uji laboratorium lan produksi, lan model saluran tunggal genggam kompak (PM-SC-1-HD) kanggo uji lapangan lan kalibrasi ing situs. Kabeh unit nduweni antarmuka layar tutul intuisi, analisis statistik wektu nyata (saiki, min, maksimal, rata-rata, puncak-kanggo-puncak, standar deviasi), lan konektivitas USB kanggo akuisisi lan analisis data adhedhasar PC. Kanthi kepala detektor sing bisa diijolake ndhukung band dawane gelombang sing beda-beda lan kisaran daya, desain bal integrasi opsional kanggo koleksi balok seragam, lan aksesoris kopling serat fleksibel (adaptor serat gundhul lan adaptor serat FC), meter daya optik kita bisa dikonfigurasi kanggo nyukupi syarat tartamtu.

Fitur Utama-Optical Power Meter

● Résolusi pangukuran dhuwur: 0.001dB kanggo maca daya sing tepat

● Wide daya sawetara: 1nW~10mW utawa 10uW~10W

● Jangkoan dawa gelombang sing amba: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Multiple form factor: Benchtop (4-channel) lan Handheld (1-channel) konfigurasi kasedhiya

● Analisa statistik daya sing dibangun: nilai saiki, minimal, maksimum, rata-rata, puncak-kanggo-puncak, standar deviasi

● Interval sampling data sing bisa dikonfigurasi: 0,1 detik nganti 1 detik

● Antarmuka pangguna layar tutul intuisi kanthi tampilan wektu nyata

● Konektivitas USB karo piranti lunak inang kanggo logging data lan analisis grafis

● Output tegangan analog (0~2.5V) liwat BNC/SMA

● Kompatibel karo adaptor serat gundhul (BFA) lan aksesoris adaptor serat FC (FCA).

● Desain kompak lan kasar cocok kanggo lingkungan laboratorium lan industri

● Ora mesthi pangukuran: ±5%

Aplikasi Khas-Meter Daya Optik

● Pengujian lan karakterisasi komponen optik (dioda laser, serat, amplifier, isolator)

● Verifikasi output daya laser lan ngawasi stabilitas

● Alignment sistem serat optik lan pangukuran mundhut

● Laboratorium riset lan pangembangan ing fotonik lan optoelektronik

● kontrol kualitas baris produksi laser industri lan testing

● Kalibrasi lan validasi sensor optik

● Pengujian komponen telekomunikasi (CWDM, DWDM, transceiver)

● Laboratorium optik pendidikan lan universitas

● Layanan lapangan lan kalibrasi peralatan ing situs

Spesifikasi Teknis-Meter Daya Optik

Spesifikasi Detektor (T=25°C)

Spesifikasi Unit Host

Spesifikasi Aksesoris

Detail Produk-Optical Power Meter

Apa iku Optical Power Meter?

Pengukur daya optik minangka instrumen optoelektronik presisi sing dirancang kanggo ngukur kekuwatan sinyal optik, biasane saka laser, dioda pemancar cahya (LED), utawa sistem transmisi serat optik.

Iku kasusun saka rong komponen utama: sirah sensor fotodioda sing dikalibrasi sing ngowahi daya optik sing mlebu dadi arus listrik, lan unit tampilan/pangolah sing nggedhekake, digitalisasi, lan nampilake nilai daya sing diukur ing unit kayata watt (W), milliwatts (mW), utawa desibel relatif marang 1mW (dBm).

Meter daya optik minangka alat dhasar ing riset fotonik, komunikasi serat optik, manufaktur laser, lan kontrol kualitas. Iki digunakake kanggo karakterisasi output laser, pangukuran mundhut panyisipan serat, daya output lan pangukuran gain ampli optik, lan verifikasi anggaran daya tingkat sistem.

Pilihan bahan detektor (silikon kanggo katon / NIR, InGaAs kanggo NIR / SWIR) nemtokake kisaran dawa gelombang lan sensitivitas instrumen.

Gambaran Umum Seri Produk

Box Optronics nawakake platform meter daya optik modular kanthi kepala detektor sing bisa diganti lan rong pilihan unit host, ngidini para pelanggan ngatur sistem sing dioptimalake kanggo syarat pangukuran tartamtu:

Kepala Detektor

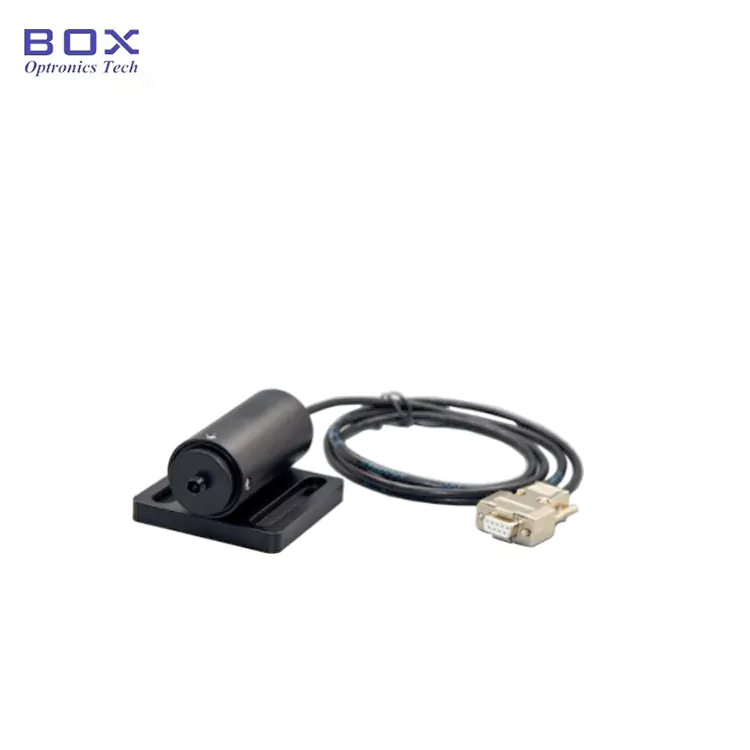

• PMS-4011-2040:Silicon photodiode detector karo integrating bal, panutup 400~1100nm karo sawetara daya saka -20~+40dBm (10μW~10W). Becik kanggo pangukuran daya laser sing katon lan cedhak-infra merah.

• PMS-9016-6010: InGaAs photodiode detector (ora nggabungake bal), panutup 900~1650nm karo lengkap kurang-daya sawetara saka -60~+10dBm (1nW~10mW). Dioptimalake kanggo pangukuran pita telekomunikasi sensitivitas dhuwur.

• PMS-9016-2043: InGaAs photodiode detector karo integrating bal, panutup 900~1650nm karo sawetara daya saka sudhut -20~+43dBm (10μW~20W). Cocog kanggo tes telekomunikasi umum lan datacom.

• PMS-1122-2040: Detektor fotodioda InGaAs dawa gelombang sing diperluas kanthi bola terintegrasi, nutupi 1100~2200nm kanthi jangkauan daya -20~+40dBm (10μW~10W). Dirancang kanggo aplikasi short-wave infrared (SWIR).

Host Unit

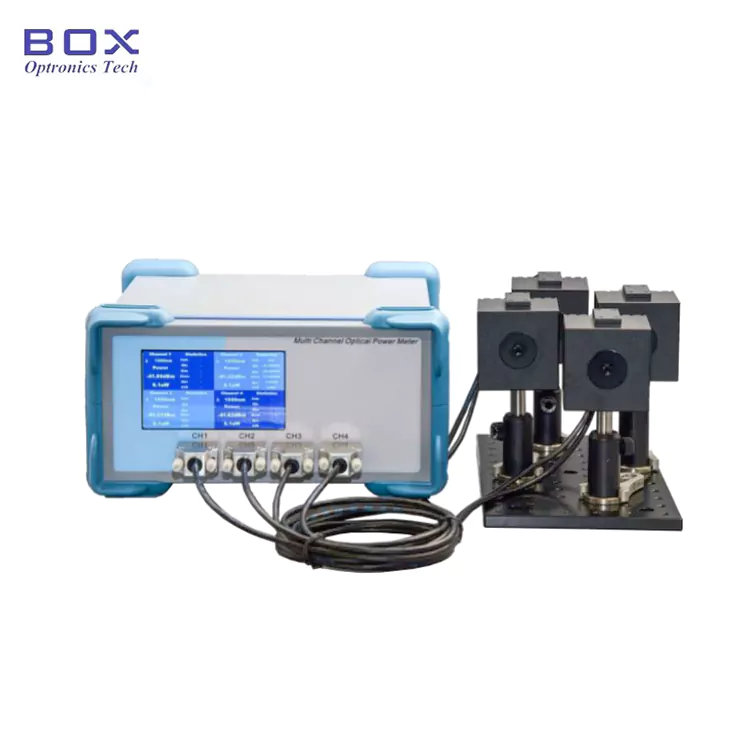

• PM-MC-4-B5 (Benchtop Multi-Channel): Unit benchtop papat saluran kanthi tampilan layar tutul gedhe, ndhukung pangukuran simultan nganti papat saluran detektor. Cocog kanggo persiyapan laboratorium, stasiun uji produksi, lan aplikasi sing mbutuhake pemantauan multi-titik.

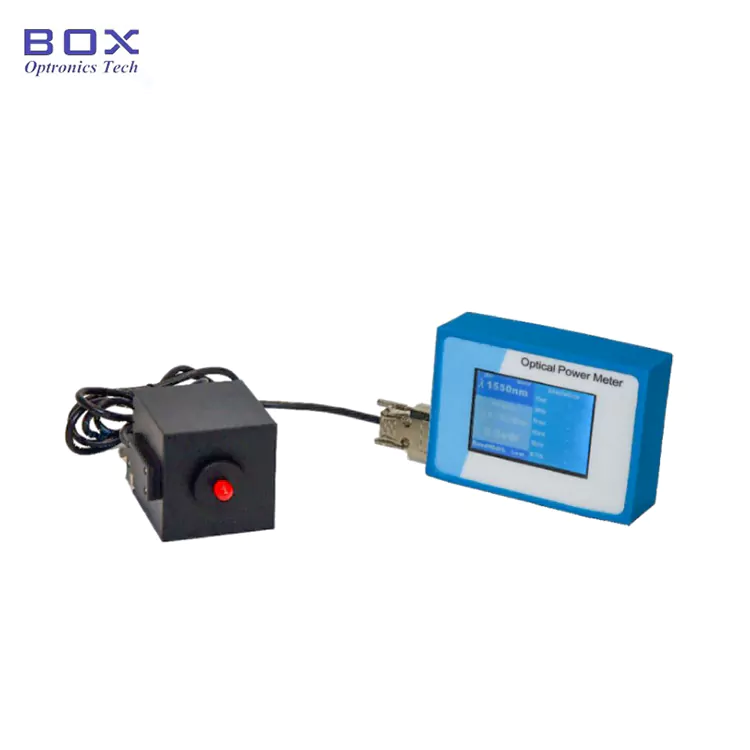

• PM-SC-1-HD (Saluran Tunggal Genggam): Unit genggam saluran tunggal sing kompak kanthi antarmuka layar tutul, dirancang kanggo portabilitas lan panggunaan lapangan. Sampurna kanggo kalibrasi ing situs, layanan lapangan, lan aplikasi uji coba seluler.

Informasi Pesenan-Meter Daya Optik

Nomenklatur Model

Konvensi Penamaan Unit Host

PM - XX - X - XX

Tuladha: PM-MC-4-B5

Konvensi Penamaan Detektor

PMS - XXXX - XXXX - XX

Tuladha: PMS-9016-2040-FC

Lembar data lan Software-Optical Power Meter

Lembar data

· Remot kontrol liwat antarmuka USB.Link download piranti lunak PC klebu karo tuku.

Katentuan Pangginaan supados langkung Quote lan Pembayaran

Ketentuan Kutipan

· EXW

· DAP

· FOB

· Syarat liyane: Hubungi kita kanggo ngrembug.

Katentuan Pembayaran

· PayPal: Pembayaran sing cepet lan aman kanggo conto lan pesenan cilik

· T/T (Transfer Bank): Cara pembayaran standar kanggo pesenan produksi normal

· Asuransi Perdagangan Alibaba: Perlindhungan pesenan sing aman kanggo transaksi online kanthi jaminan panuku

· Kertu Kredit: Kasedhiya liwat platform PayPal lan Alibaba

· Syarat Pembayaran Fleksibel: Bisa Nego

Lead Time

· Unit standar (model saham): 3~5 dina kerja

· Standar produksi: 10 ~ 15 dina kerja

· Pesenan volume: Hubungi kanggo jadwal produksi

· Pengiriman internasional:~5 dina kerja (DHL/UPS/FedEx express)

· Layanan cepet: Kasedhiya yen dijaluk

Cathetan Operasi lan Nangani-Optical Power Meter

Pancegahan Safety

· Aja ndeleng langsung menyang sinar laser aktif utawa port output optik

· Tansah tindakake protokol safety laser sing cocog lan nganggo kacamata safety laser sing cocog

· Aja ngluwihi daya dirating maksimum kanggo model detektor sing digunakake

· Pedhot daya sadurunge ngresiki utawa nglayani unit

· Gunakake mung sumber daya sing ditemtokake kanggo ngindhari karusakan ing piranti

Detektor Care lan Maintenance

· Njaga bukaan detektor resik lan bebas saka bledug, lenga, lan lebu

· Gunakake tisu sing resik tanpa serat lan solusi reresik optik sing cocog nalika ngresiki permukaan detektor

· Tansah ganti tutup protèktif ing detektor nalika ora dienggo

· Aja ndemek lumahing detektor sing aktif nganggo driji utawa piranti

· Resik konektor serat sadurunge masang nggunakake alat reresik sing tepat

· Aja nyelehake utawa tundhuk detektor menyang kejut mekanis

· Simpen ing lingkungan sing resik lan garing yen ora dienggo

· Kalibrasi ulang periodik dianjurake saben taun

Jaminan Mutu

Box Optronics setya nyedhiyakake tes optik lan instrumen pangukuran kanthi kinerja sing dipercaya lan konsisten. Kabeh meter daya optik kita ngalami tes, kalibrasi, lan prosedur kontrol kualitas sadurunge dikirim.

Garansi

· Garansi winates 12 wulan wiwit tanggal pangiriman

· Jaminan nyakup cacat ing bahan lan pengerjaan

· Gratis ndandani utawa ngganti unit sing rusak ing garansi

· Babar pisan ora nutupi karusakan saka nyalahi panggunaan, mishandling, modifikasi ora sah, utawa nyandhang normal bagean consumable
