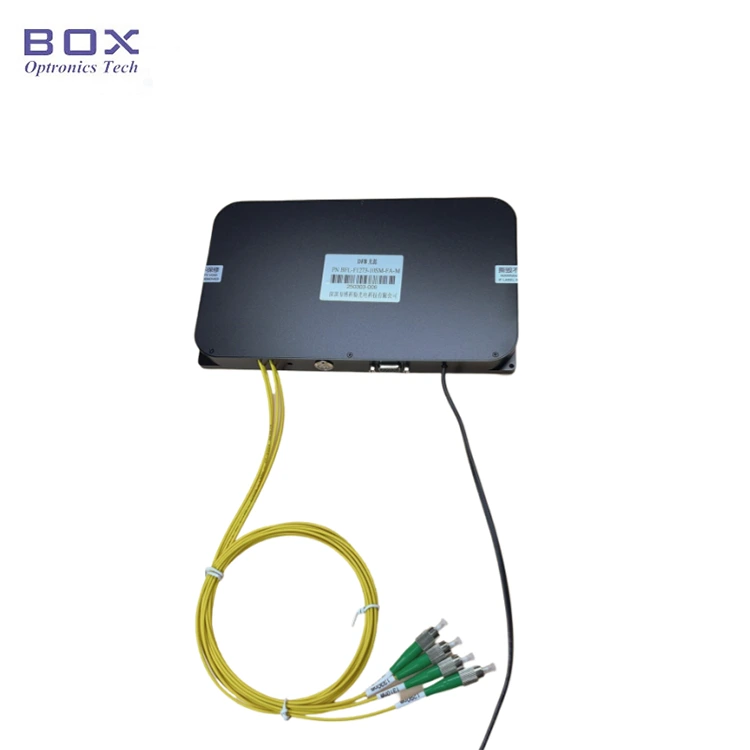

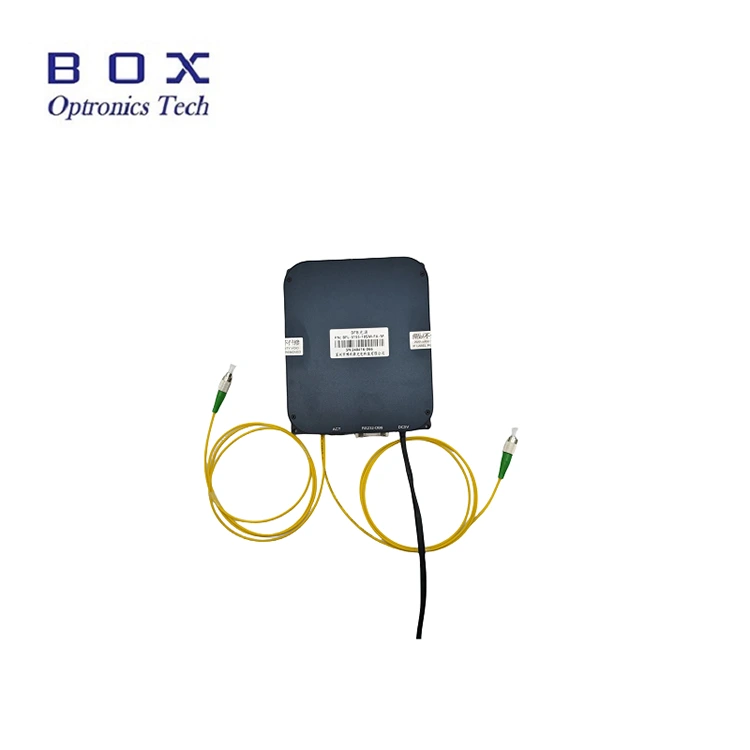

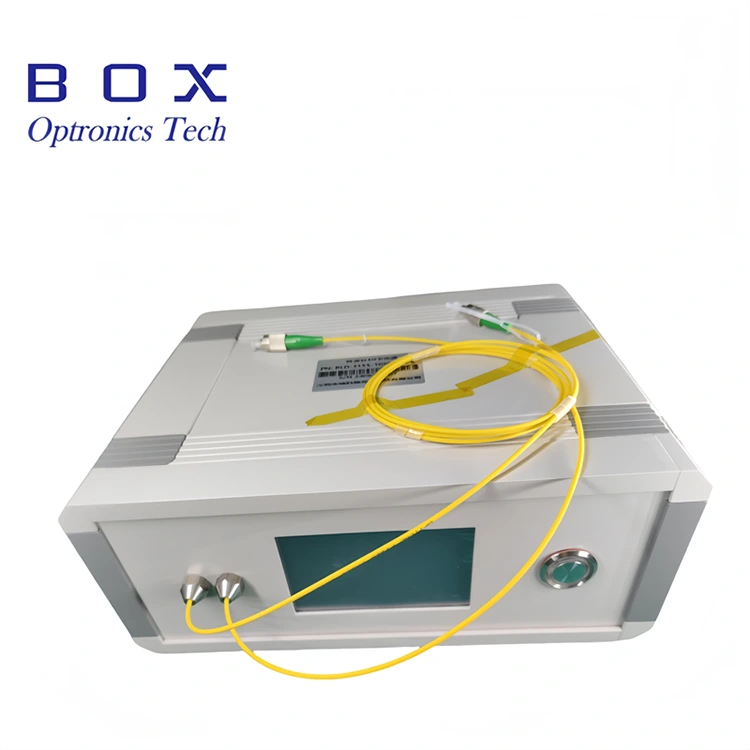

Iki minangka Sumber Laser DFB Multi-saluran sing nampilake dawa gelombang sing bisa dikonfigurasi kanthi bebas lan operasi gelombang terus (CW). Opsi dawa gelombang sing kasedhiya kalebu CWDM (1270 ~ 1650 nm), saluran ITU DWDM 18 ~ 64, dawa gelombang LAN-WDM, uga dawa gelombang spesifik kayata 1030 nm lan 1064 nm. Produk kasedhiya ing rong konfigurasi: unit desktop mandiri utawa opsi modular sing bisa diintegrasi; dilengkapi antarmuka komunikasi lan piranti lunak ngawasi. Pangguna bisa milih antarane daya output tetep utawa konfigurasi daya-luwes. Sumber Laser DFB Multi-saluran iki ndhukung operasi minangka sumber cahya saluran siji utawa output bebarengan ing pirang-pirang saluran.
|
Parameter |
Unit |
Saluran Dual |
Papat saluran |
Cathetan |
|
Panjang gelombang kerja |
nm |
1310/1550 |
1270/1290/1310/1330 |
customizable |
|
Dawane gelombang opsional |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
jinis DFB |
|
|
Daya Output |
mW |
10/20 / Liyane |
customizable |
|
|
Mode sisih Rasio supresi |
dB |
> 30 |
|
|
|
Mode Kerja |
- |
CW |
|
|
|
Range pangaturan daya |
- |
10~100% |
|
|
|
Stabilitas jangka pendek (15 menit) |
dB |
≤±0,02 Setara ≤±0,5% |
|
|
|
Stabilitas jangka panjang (8 jam) |
dB |
≤±0,05 Setara ≤±1 .2% |
|
|
|
Konektor |
- |
FC/APC |
customizable |
|
|
Jinis serat |
- |
Hi1060/SMF-28/PM1550 |
customizable |
|
|
Paket |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
|
150 (W) × 125 (D) × 20 (H) |
Modul |
|||
|
Power Supply |
V |
AC 110 ~ 240V, <20W |
Benchtop |
|
|
DC 5V/4A, <15W |
Modul |
|||
|
konsumsi daya |
W |
≤60 |
|
|
|
Kisaran suhu operasi |
℃ |
-5 ~+55 |
|
|
|
Kisaran suhu panyimpenan |
℃ |
-40 ~+85 |
|
|
● Dawane gelombang sing bisa disesuaikan lan kekuwatan output;
● 2 ~ 16 saluran kasedhiya;
● Daya output tetep utawa luwes;
● stabilitas output dhuwur, ukuran cilik, lan wiwitan cepet.
● WDM, AWG, mundhut diferensial piranti PLC, deteksi mundhut bali;
● Ophthalmic OCT;
● Kalibrasi piranti serat lan sistem pengujian komponen pasif.
● Dawane gelombang sing kasedhiya (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

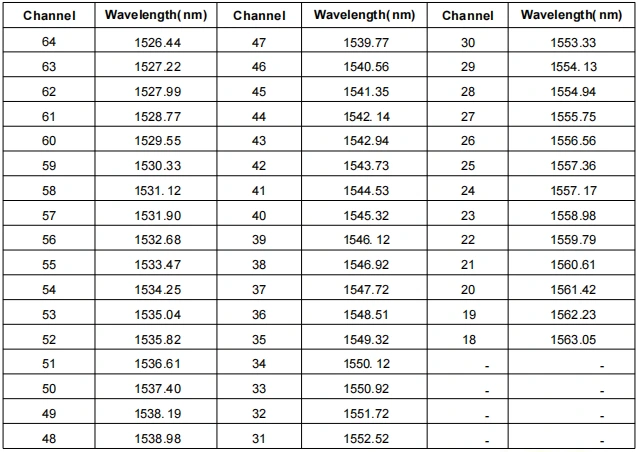

● saluran ITU 18~64 dawa gelombang (mm):

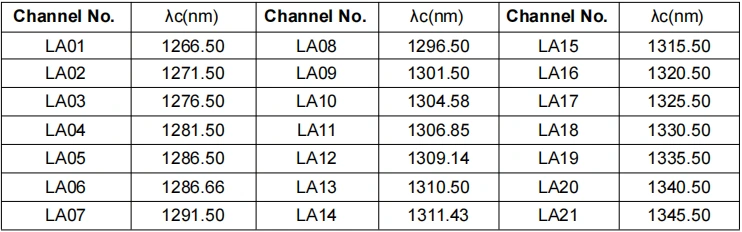

● LAN-WDM panjang gelombang (mm):
Langkah 1. Mbukak kemasan: Sadurunge ngrakit, priksa manawa kabeh aksesoris wis lengkap.
Langkah 2. Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)
Langkah 3. Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.
Setp4. Nyambung menyang komputer host: Gunakake Kabel Data USB-RS485 DB9 kanggo nyambungake Sumber Laser DFB Multi-saluran lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.

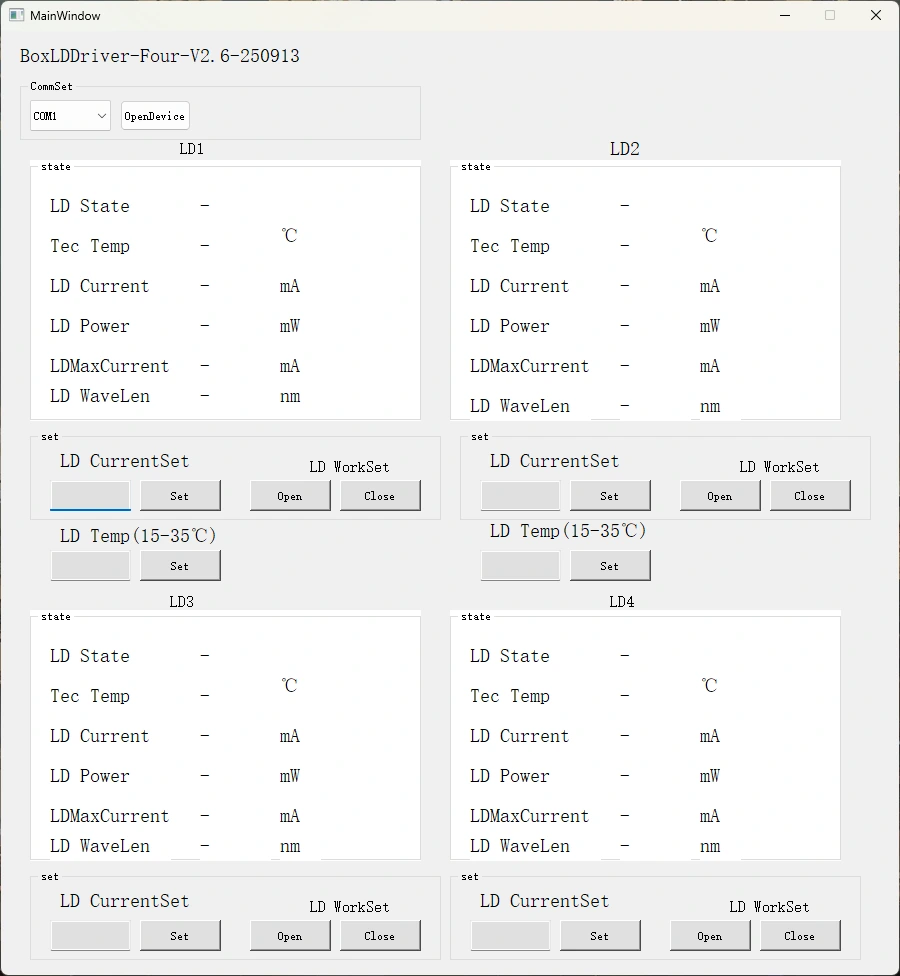

Langkah 5. Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD lan suhu LD saka Sumber Laser DFB Multi-saluran. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)
