Modul Laser Tunable C-Band

Ringkesan Produk-C-Band Modul Laser Tunable

Modul Laser Tunable C-Band (Seri ATLS4 / HTLS4) saka Box Optronics minangka modul laser tunable sing kompak lan terintegrasi sing nutupi kisaran panjang gelombang C-band lengkap lan output gabungan serat.

Model ATLS4 dioptimalake kanggo nyetel dawa gelombang presisi, nyedhiyakake ukuran langkah dawa gelombang khas 10 pm, ≤100 µs wektu ngoper dawa gelombang, lan kinerja jembar garis sempit ing ngisor 5 MHz. Cocog kanggo aplikasi sing mbutuhake akurasi spektral sing dhuwur, kalebu interogasi FBG, karakterisasi filter optik pita sempit, pengujian komponen DWDM, lan pangukuran fotonik sing presisi.

Model HTLS4 dirancang kanggo aplikasi mindhai dawa gelombang kanthi cepet, nampilake respon tuning dawa gelombang cepet nganti 1 µs, kemampuan mindhai kacepetan dhuwur ngluwihi 1000 nm/s, lan jembaré garis kira-kira 1 MHz. Iki dioptimalake kanggo sensing FBG dinamis, tes komponen optik throughput dhuwur, lan aplikasi akuisisi spektral sing cepet.

Kaloro model kasebut nuduhake paket mekanik, antarmuka listrik, lan konfigurasi output serat sing padha, ngidini para perancang sistem milih kelas kinerja sing cocog adhedhasar syarat aplikasi tanpa ngganti desain integrasi mekanik utawa listrik.

Fitur Utama-C-Band Tunable Laser Modul

• Rentang tuning dawa gelombang C-band sing amba: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Akurasi dawa gelombang dhuwur: ±10pm absolut, ±2pm stabilitas, <3pm bisa diulang

• Kacepetan tuning cepet: ≤100µs (ATLS4) / ≤1µs (HTLS4) saben langkah

• Kacepetan mindhai dhuwur: >40nm/s ing 10pm langkah (ATLS4) / >1000nm/s ing 20pm langkah (HTLS4)

• Langkah dawa gelombang alus: 10pm khas (ATLS4) / 20pm khas (HTLS4)

• Daya output dhuwur: >10dBm(10mW) ing jangkoan tuning lengkap

• Stabilitas daya sing apik banget: ±0,05dBm

• Kekuwatan sing apik: ≤±0.3dB

• Rasio supresi mode sisih dhuwur: >35dB (ATLS4) / >40dB (HTLS4)

• Swara intensitas relatif kurang: <-135dB/Hz

• Jaringan garis sempit: <5MHz (ATLS4) / ~1MHz khas (HTLS4), statis

• Output konektor serat FC/APC standar

• Faktor wangun modul kompak: 134x104x21mm

• 5V DC sumber, <5W konsumsi daya khas

• Rentang suhu operasi sing amba: -20°C nganti +65°C

Aplikasi Khas-C-Band Modul Laser Tunable

• Sistem demodulasi lan interogasi Fiber Bragg grating (FBG).

• Pengujian lan karakterisasi piranti pasif optik (ilang sisipan, mundhut bali, respon filter)

• Komponèn DWDM lan testing multiplexer divisi dawa gelombang

• Sistem sensing serat optik kanggo pangukuran suhu, regangan, lan geter

• Pemantauan kesehatan struktur jembatan, terowongan, pipa, lan bilah turbin angin

• Sumber laser sing bisa disetel kanggo pangukuran lan analisis spektrum optik

• Riset lan pangembangan ing laboratorium fotonik lan komunikasi optik

• Integrasi OEM menyang piranti tes lan pangukuran optik

Spesifikasi Produk-C-Band Tunable Laser Module

Spesifikasi Optik lan Panjang Gelombang

Spesifikasi Mekanik dan Elektrikal

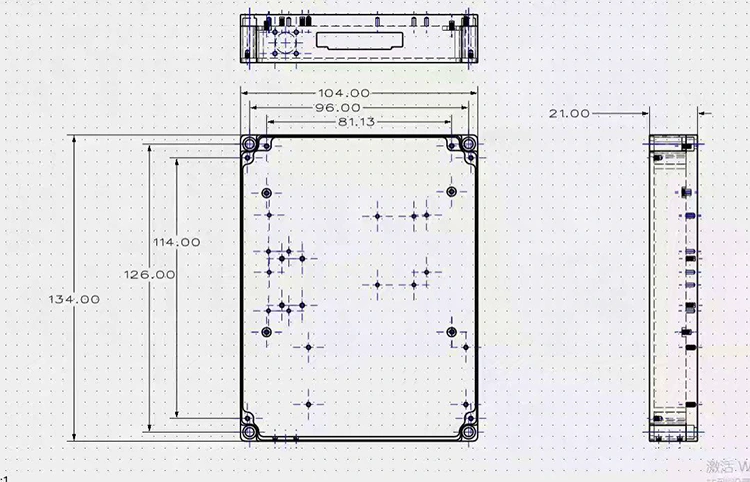

Dimensi Paket-C-Band Modul Laser Tunable

Ukuran Modul: 134mm (L) × 104mm (W) × 21mm (H)

Pesenan Informasi-C-Band Modul Laser Tunable

Nomenklatur Model

XTLS4-C-Band

Conto: ATLS4-C-Band, HTLS4-C-Band

Pitakonan Paling Sering (FAQ) -C-Band Modul Laser Tunable

P: Apa bedane model ATLS4 lan HTLS4?

A: ATLS4 lan HTLS4 nuduhake paket mekanik, antarmuka listrik, lan output serat sing padha, nanging beda-beda ing kacepetan tuning, ukuran langkah, lan kinerja linewidth.

Versi standar TheATLS4 nyedhiyakake ukuran langkah dawa gelombang 10 pm, ≤100 µs wektu ngoper dawa gelombang siji-langkah, > 40 nm/s kacepetan scan (10 pm langkah), lan linewidth sempit <5 MHz, dadi becik kanggo pangukuran spektral resolusi dhuwur lan karakterisasi optik presisi.

Versi kacepetan dhuwur HTLS4 nyedhiyakake ≤1 µs wektu ngoper dawa gelombang siji lan > 1000 nm/s kacepetan mindhai kanthi resolusi langkah dawa gelombang 20 pm, saéngga cocog kanggo interogasi FBG kanthi cepet, sensing serat dinamis, lan tes komponen optik throughput dhuwur.

Pilih model adhedhasar syarat aplikasi kanggo kacepetan mindhai, resolusi dawa gelombang, lan rasio sinyal-kanggo-noise.

P: Apa sumber laser tunable iki bisa digunakake kanggo sistem interogasi FBG?

A: Nggih. Modul laser tunable ATLS4 lan HTLS4 cocok banget kanggo sistem interogasi FBG. Kapabilitas tuning dawa gelombang sing tepat, resolusi dawa gelombang sing dhuwur, lan output optik sing stabil ngidini nelusuri owah-owahan dawa gelombang FBG sing akurat amarga owah-owahan suhu, galur, lan getaran. ATLS4 dioptimalake kanggo analisis spektral resolusi dhuwur, dene HTLS4 nyedhiyakake kemampuan mindhai kacepetan dhuwur kanggo sensing FBG dinamis lan pangukuran throughput dhuwur.

Q: Apa daya output lan daya flatness?

A: Kaloro model kasebut nyedhiyakake daya output> 10dBm ing rentang tuning lengkap, kanthi stabilitas daya ± 0.05dBm lan kerata daya ≤±0.3dB. Daur ulang kontrol daya terpadu njaga daya output sing konsisten amarga dawane gelombang disetel, nyuda kesalahan pangukuran sing disebabake dening variasi daya.

Q: Apa jumlah pesenan minimal (MOQ)?

A: MOQ punika 1 unit. Kita ndhukung jumlah pesenan sing fleksibel, saka unit tunggal kanggo R&D lan prototipe nganti produksi volume kanggo integrasi OEM. Hubungi tim sales kita kanggo rega tartamtu ing jumlah sing dibutuhake.

Datasheet-C-Band Modul Laser Tunable

Modul Laser Tunable ATLS4-C-Band

Modul Laser Tunable HTLS4-C-Band

Lead Time-C-Band Modul Laser Tunable

• Produksi standar: 1~2 minggu

• Pesenan volume: Hubungi kita kanggo jadwal produksi

• Pesenan khusus: 3~4 minggu

• Pengiriman internasional: ~5 dina kerja (DHL/UPS/FedEx Express)

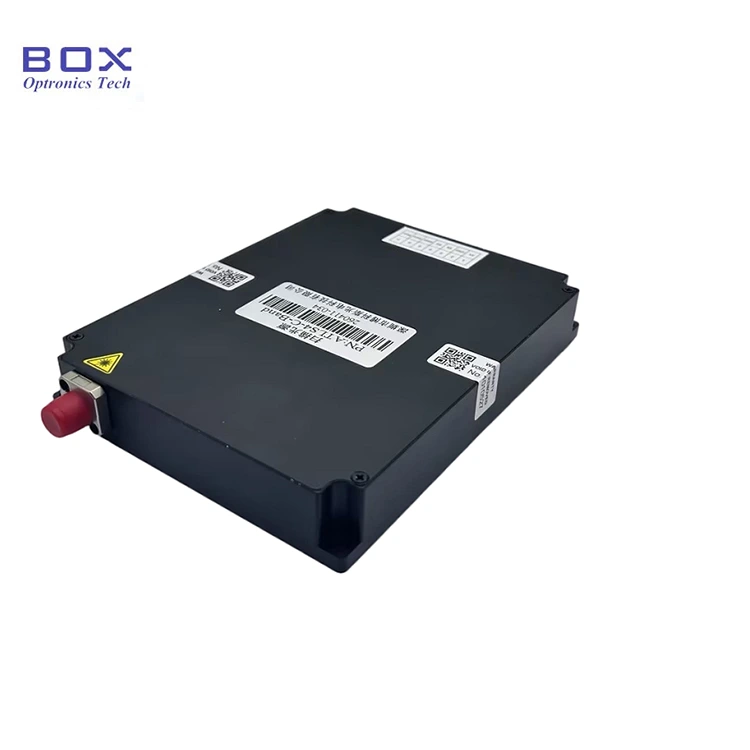

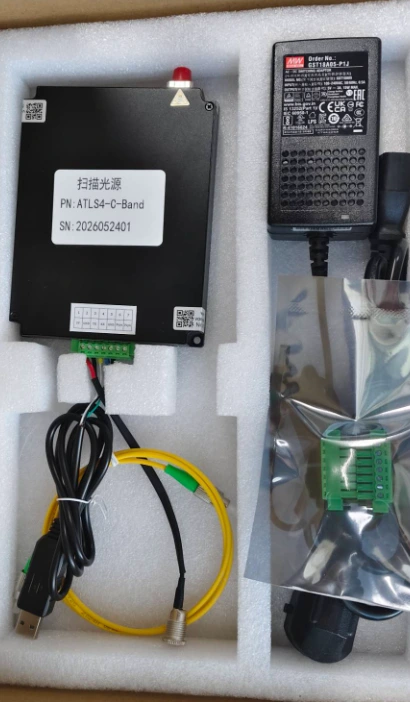

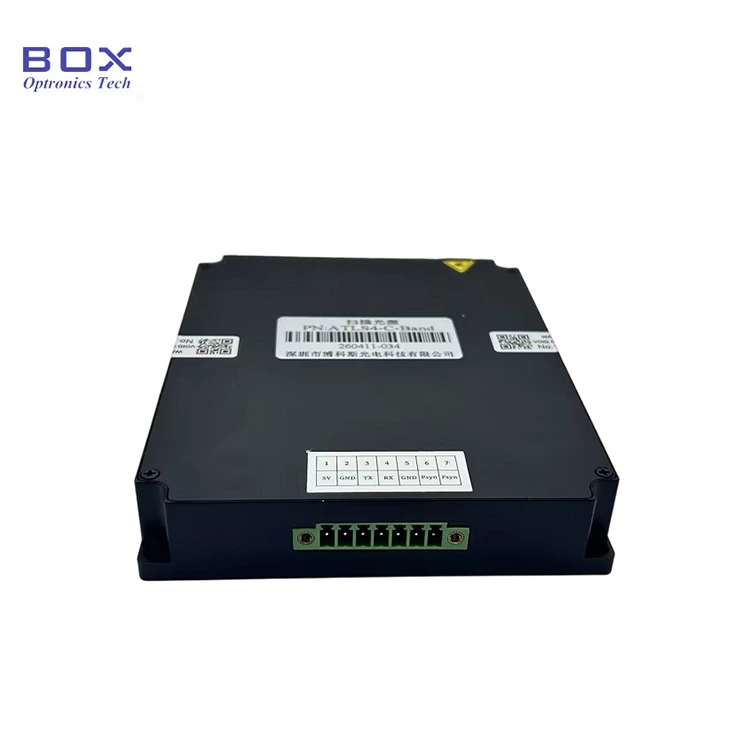

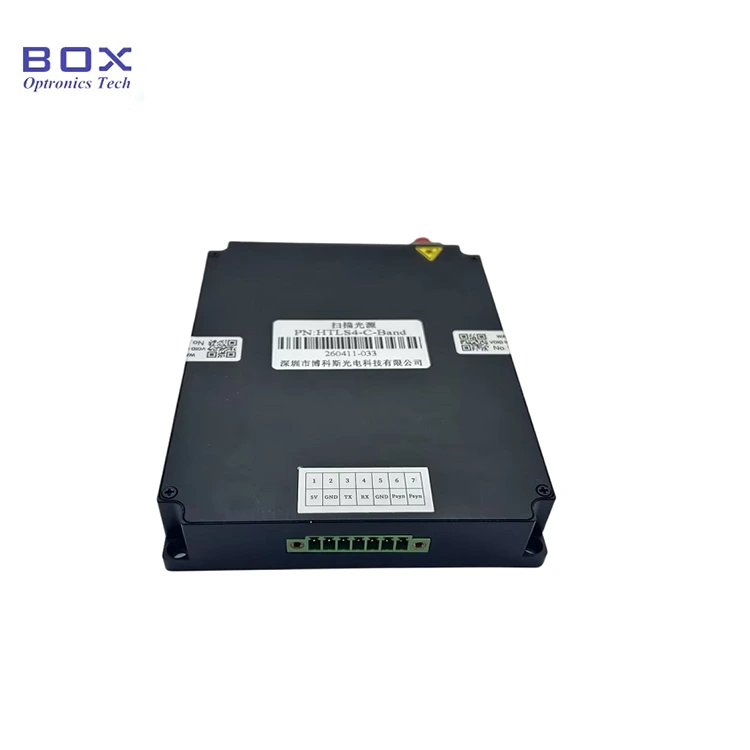

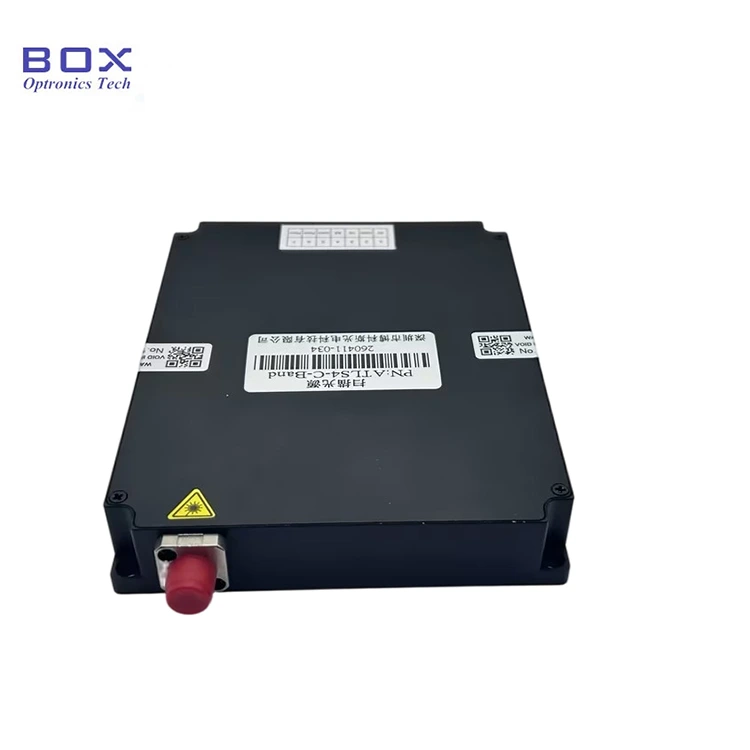

Foto produk asli-C-Band Tunable Laser Module
