Isolator Optik Daya Tinggi 1064nm

Ringkesan Produk-1064nm High Power Optical Isolator

Box Optronics nyedhiyakake Isolator Optik Daya Tinggi 1064nm, komponen optik pasif kinerja dhuwur sing dirancang kanggo nglindhungi sumber laser, laser wiji, lan amplifier optik saka umpan balik optik sing mbebayani sing disebabake dening cahya sing dibayangke lan backscattered. Adhedhasar efek rotasi Faraday, isolator iki mbisakake transmisi cahya non-timbal balik, saéngga cahya bisa ngliwati arah maju kanthi mundhut sithik nalika mblokir cahya arah mbalikke kanthi isolasi dhuwur.

Nampilake mundhut sisipan khas, isolasi dhuwur, lan rasio kepunahan dhuwur, isolator 1064nm iki dioptimalake kanggo sistem laser lan amplifier serat daya dhuwur. Ndhukung daya rata-rata nangani nganti 10W lan puncak daya nganti 10kW kanggo operasi pulsa ns, nggawe cocok kanggo aplikasi industri lan ilmiah nuntut.

Fitur Utama-1064nm High Power Optical Isolator

• Isolasi dhuwur: Isolasi puncak khas 30dB, minimal 25dB

• Mundhut sisipan sithik

• Kerugian bali dhuwur

• Low gumantung polarisasi rendah (PDL)

• Penanganan daya dhuwur: daya rata-rata nganti 10W

• Desain paket sing kompak lan kuat: 58×28×26mm

• Kasedhiya ing versi PM (Polarization Maintaining) lan non-PM

• Maneka opsi dawa gelombang: 980nm, 1030nm, 1064nm

Aplikasi Khas-1064nm High Power Optical Isolator

• Sistem laser serat lan laser serat MOPA

• Penguat serat

• Instrumen tes lan pangukuran optik

• Sistem sensing serat optik

• Perlindungan laser winih ing ranté amplifier

• Sistem laser serat daya dhuwur

• Laboratorium riset lan pangembangan

• Sistem pangolahan laser industri

Spesifikasi Teknis-1064nm High Power Optical Isolator

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik lan Lingkungan

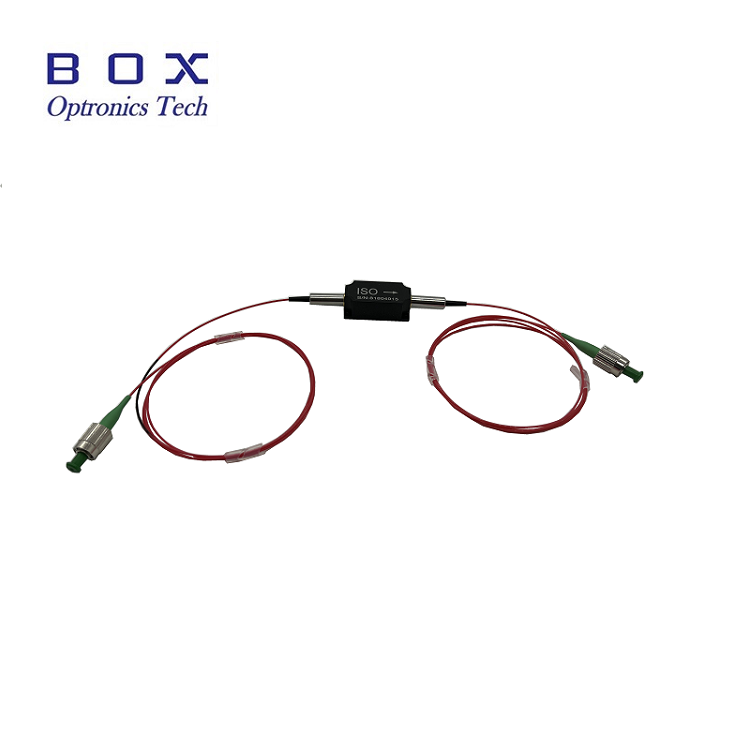

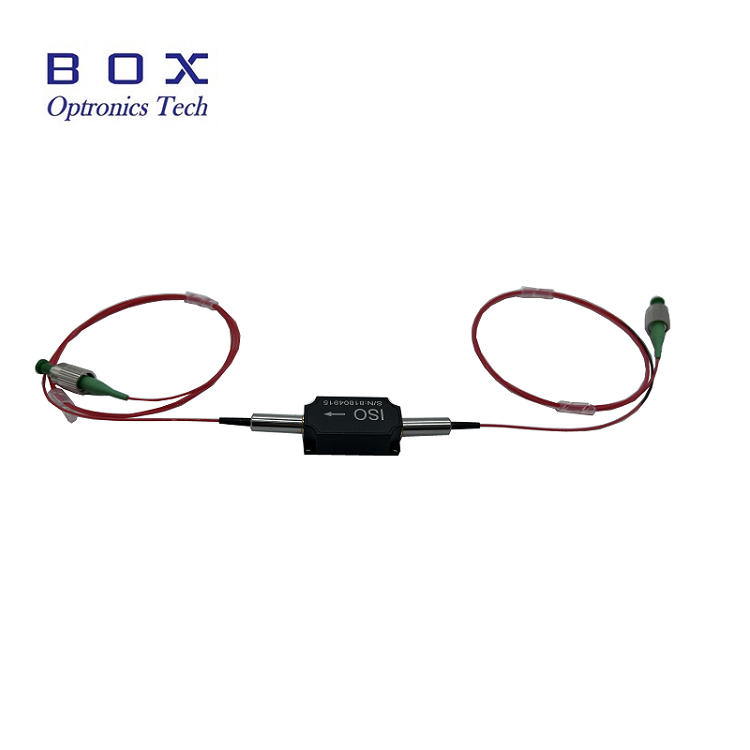

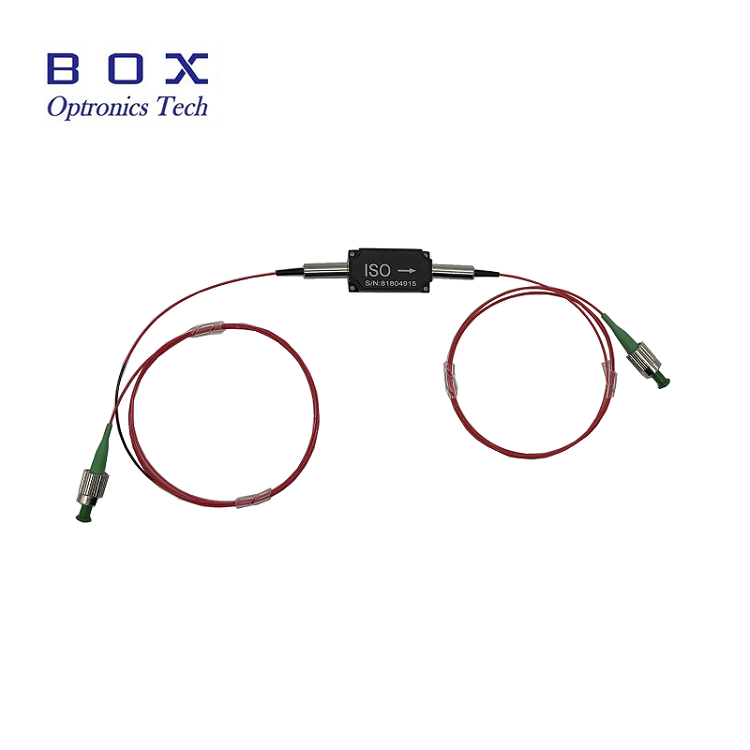

Detail Produk-1064nm High Power Optical Isolator

Apa Isolator Optik?

Isolator optik, uga dikenal minangka isolator Faraday, yaiku piranti optik rong port pasif sing ngidini transmisi preferensial ing siji arah nalika nyedhiyakake isolasi dhuwur ing arah mbalikke. Iki minangka komponen penting ing sistem laser lan serat optik kanggo nglindhungi sumber laser lan amplifier optik saka umpan balik optik sing disebabake dening cahya sing dibayangke lan backscattered.

Isolator optik adhedhasar efek Faraday, sing nggunakake materi magneto-optik sing muter polarisasi cahya sing ngliwati nalika kena medan magnet. Digabungake karo polarisasi, rotasi polarisasi iki mbisakake transmisi optik maju lan isolasi dhuwur saka cahya panyebaran terbalik.

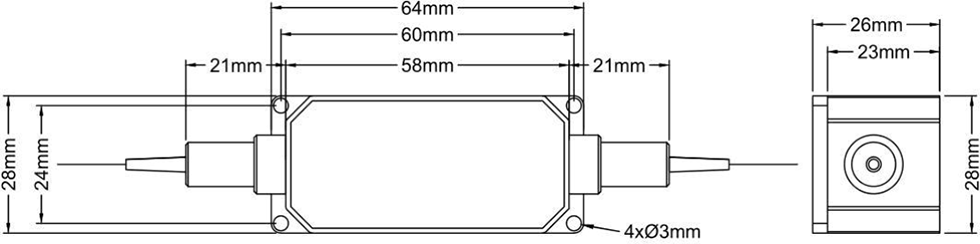

Ukuran Paket

Isolator optik daya dhuwur 1064nm dikemas ing omah sing kompak lan kuat kanthi ukuran ing ngisor iki (unit: mm):

• Ukuran paket: 58 × 28 × 26 mm (L × W × H)

• Konfigurasi 2-port karo pigtails serat

• 4 bolongan dipasang (Ø3mm) kanggo instalasi aman

• Dirancang kanggo linuwih dhuwur lan stabilitas termal

Kenapa Pilih Box Optronics?

• Kontrol kualitas sing ketat kanthi tes 100% sadurunge dikirim

• Rega sing kompetitif kanthi kemampuan pangiriman massal sing stabil

• Opsi kustomisasi fleksibel kanggo dawa gelombang, daya, serat, lan konektor

• Sample testing kasedhiya kanggo evaluasi

• Pengiriman global nganggo pengiriman ekspres DHL, UPS, lan FedEx

• Versi PM lan non-PM kasedhiya

• Maneka opsi rating daya: 500mW nganti 10W

• Cakupan dawa gelombang amba: 980nm, 1030nm, 1064nm

• Pasokan jangka panjang sing bisa dipercaya kanggo jumlah produksi

Informasi Pesenan-1064nm High Power Optical Isolator

Nomenklatur Model

HPMIS - XXXX - X - X - X - X - X - XX

Tuladha: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm Daya Tinggi PM Isolator, sumbu lambat bekerja, sumbu cepat diblokir, serat PM Panda, tabung longgar 900μm, panjang serat 1m, paket 58x28x26mm, daya penanganan 10W

Tuladha: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Isolator Daya Tinggi 1064nm (non-PM), serat Hi1060, tabung longgar 900μm, panjang serat 1m, paket 58x28x26mm, daya penanganan 5W

Kasedhiya Pilihan Kustomisasi

• Dawa gelombang tengah: 980nm, 1030nm, 1064nm, dawa gelombang liyane kasedhiya yen dikarepake

• Rating daya: 500mW, 1W, 2W, 5W, 10W, daya sing luwih dhuwur kasedhiya kanggo desain khusus

• Jenis polarisasi: PM (Polarization Maintaining) utawa non-PM (standard single mode)

• Konfigurasi sumbu PM: Sumbu alon mlaku, loro sumbu bisa digunakake

• Jenis serat: serat PM Panda, Hi1060, serat khusus liyane

• Dawa serat: 0,5m, 0,8m, 1m, 1,5m, 2m (dawa khusus kasedhiya)

• Jenis pigtail: serat telanjang 250μm, tabung longgar 900μm, tabung longgar 3,0mm

• Ukuran paket: Standar 58x28x26mm utawa ukuran paket khusus

• Versi isolasi sing luwih dhuwur kasedhiya kanggo aplikasi sing mbutuhake

Kanggo syarat khusus, hubungi tim sales kita kanthi spesifikasi sampeyan.

Lembar data lan Test Report-1064nm High Power Optical Isolator

Saben unit dikirim kanthi laporan tes lengkap sing nyathet paramèter kinerja sing diukur. File PDF lembar data ngemot spesifikasi rinci.

• Laporan tes individu kalebu saben unit

Lembar data

Katentuan Pangginaan supados langkung Quote lan Pembayaran

Ketentuan Kutipan

• EXW

• DAP

• FOB

• Syarat liyane: Hubungi kita kanggo ngrembug.

Katentuan Pembayaran

• PayPal: Pembayaran sing cepet lan aman kanggo conto lan pesenan cilik

• T/T (Transfer Bank): Cara pembayaran standar kanggo pesenan produksi normal

• Asuransi Perdagangan Alibaba: Perlindhungan pesenan sing aman kanggo transaksi online kanthi jaminan panuku

• Kartu Kredit: PayPal lan Alibaba kasedhiya

• Syarat Pembayaran Fleksibel: Bisa Nego

Lead Time

• Produksi standar: ~10-15 dina kerja

• Konfigurasi khusus: 15-20 dina kerja

• Pesenan volume: Hubungi kanggo jadwal produksi

• Pengiriman internasional: ~3-5 dina kerja (DHL/UPS/FedEx express)

• Layanan cepet: Kasedhiya yen dijaluk

Cathetan lan Penanganan Operasi-1064nm High Power Optical Isolator

Proteksi ESD

Nalika isolator optik minangka piranti pasif, penanganan sing tepat dibutuhake kanggo njaga kinerja lan linuwih.

• Garapake lumahing sing resik lan bebas bledug

• Aja ndemek mburi serat kanthi langsung

• Simpen tutup bledug ing konektor nalika ora digunakake

• Gunakake proteksi ESD sing tepat sajrone nangani lan nginstal

• Tangani kanthi ati-ati supaya ora ngrusak pigtail serat

Penanganan Serat

• Aja mlengkung serat sing berlebihan

• Aja narik utawa mbengkongake pigtails serat

• Resiki konektor serat sadurunge disambungake nggunakake piranti reresik sing tepat

• Tansah gunakake tutup bledug nalika konektor ora digunakake

• Priksa serat mburi pasuryan kanggo karusakan sadurunge digunakake

• Aja ngluwihi beban tarik maksimum (5N)

Pertimbangan Penanganan Daya

• Pasthekake daya input ora ngluwihi maksimum sing dirating

• Gunakake ngawasi daya sing bener supaya ora kakehan

• Idini boros panas sing tepat ing tingkat daya dhuwur

• Pasang ing sink panas kanggo operasi terus-terusan daya dhuwur

Instalasi lan Pemasangan

• Pasang isolator kanthi aman nggunakake 4 bolongan dipasang

• Pesthekake keselarasan sing tepat kanggo nyilikake mundhut tambahan

• Ngidini papan sing cukup kanggo radius lentur serat

• Operake ing kisaran suhu sing ditemtokake kanggo linuwih

• Ngindhari tekanan mekanis ing pigtails serat

• Pesthekake orientasi port sing bener kanggo arah sinyal sing bener

• Verifikasi arah maju/mundur sadurunge instalasi

Jaminan Mutu

Box Optronics setya nyedhiyakake komponen optik berkualitas kanthi kinerja sing dipercaya. Kabeh isolator optik daya dhuwur ngalami tes lan kontrol kualitas sing ketat sadurunge dikirim.

Garansi

• Garansi winates 12 sasi wiwit tanggal kiriman

• Babar pisan nyakup cacat ing bahan lan pengerjaan

• Gratis ndandani utawa ngganti unit sing rusak ing garansi

• Babar pisan ora nutupi karusakan saka penyalahgunaan, mishandling, utawa modifikasi ora sah
