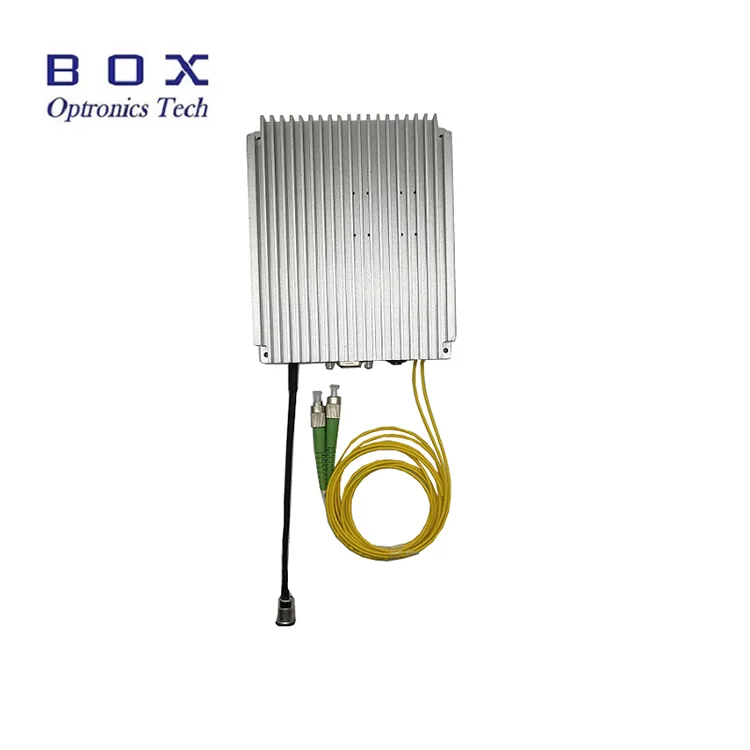

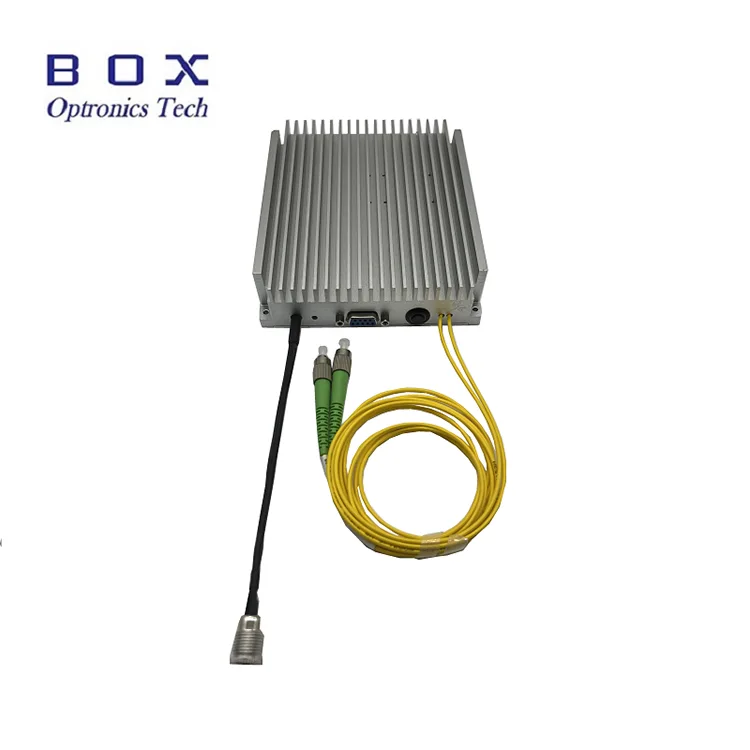

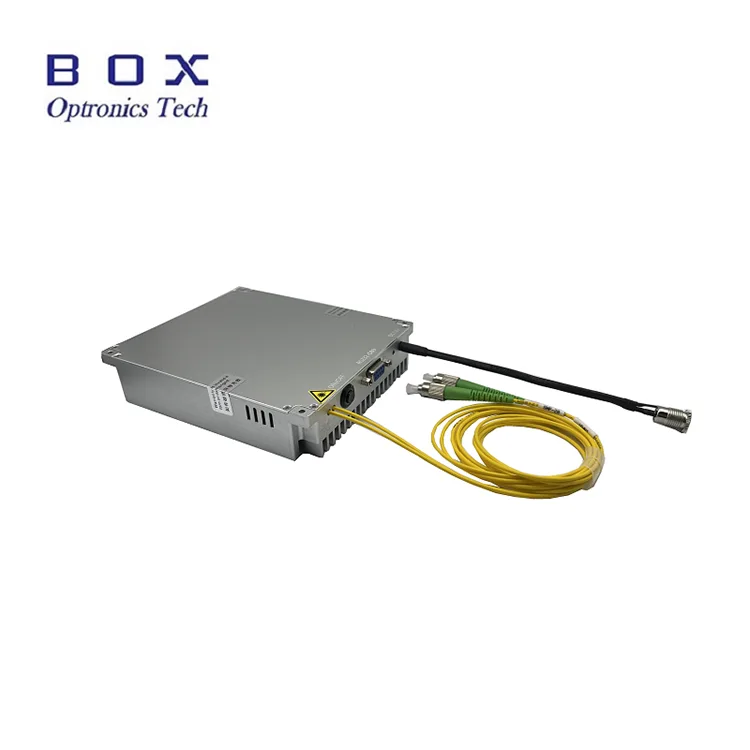

The Ytterbium-Doped Fiber Amplifier (YDFA) nggunakake laser pump semikonduktor kanggo excite serat gain ytterbium-doped, nyediakake amplifikasi optik efisien ing sawetara dawa gelombang 1030-1080nm. Amplifier nawakake daya output jenuh opsional lan terus-terusan luwes ing 17/20/23/25/26/27/30/33/37/40dBm, nampilake gain dhuwur, gangguan kurang, lan kinerja output stabil.
Kasedhiya ing konfigurasi modul benchtop lan kompak, YDFA ndhukung kontrol panel ngarep, komunikasi serial, lan operasi piranti lunak PC, saengga cocog kanggo aplikasi kayata amplifikasi laser 1064nm ing riset ilmiah, sistem laser industri, aplikasi laser serat, lan sistem pangukuran optik presisi.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
1030~1070, 1040~1080 |
|
|
daya input |
dBm |
0~10 |
Bisa disesuaikan |
|
Daya output jenuh |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Input |
|
Angka swara |
dB |
≤5.0 |
|
|
gain gumantung polarisasi |
dB |
<0.3 |
serat SM |
|
Rasio kepunahan polarisasi |
dB |
> 20 |
serat PM |
|
Isolasi Input/Output |
dB |
>35 |
|
|
Jinis serat |
- |
Hi1060 utawa PM980 |
|
|
Konektor |
- |
FC/APC |
|
|
Mode operasi |
- |
ACC/APC(1) |
|
|
ukuran |
mm |
260(W)×280(D)×120(H) |
Bangku (17-26dBm) |
|
260(W)×320(D)×120(H) |
Bangku (27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Bangku (37-40dBm) |
||
|
125(W)×150(D)×20(H) |
Modul (17~20dBm) |
||
|
139(W)×206(D)×27(H) |
Modul(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
Modul (27~40dBm) |
||
|
sumber daya |
V |
AC 110 ~ 240V, <30W |
Benchtop |
|
sumber daya |
V |
5V DC, <15W |
Modul |
|
Mode kontrol |
- |
Komunikasi serial RS232 |
Modul |
|
Antarmuka Komunikasi |
- |
DB9 wadon |
Modul |
|
Suhu operasi |
℃ |
-5~+35 |
|
|
Kisaran kelembapan operasi |
% |
0~70 |
|
● Wide dawane gelombang;
● Daya output dhuwur nganti 40dBm;
● Kurang swara swara;
● Hi1060 utawa PM980 opsional.
● Optik nonlinier; l
● Photonics gelombang mikro;
● Sistem LiDAR sing koheren.

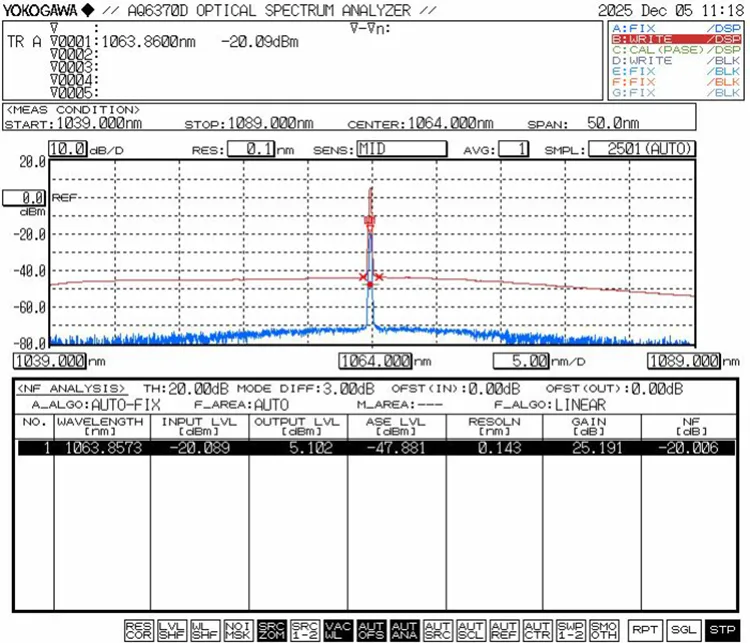

● Spektrum Optik sinyal 1064nm sing Diperkuat daya input 0dBm, 3A
● Ketidakstabilan daya@daya output 27dBm, input 0dBm 1064nm, mode APC

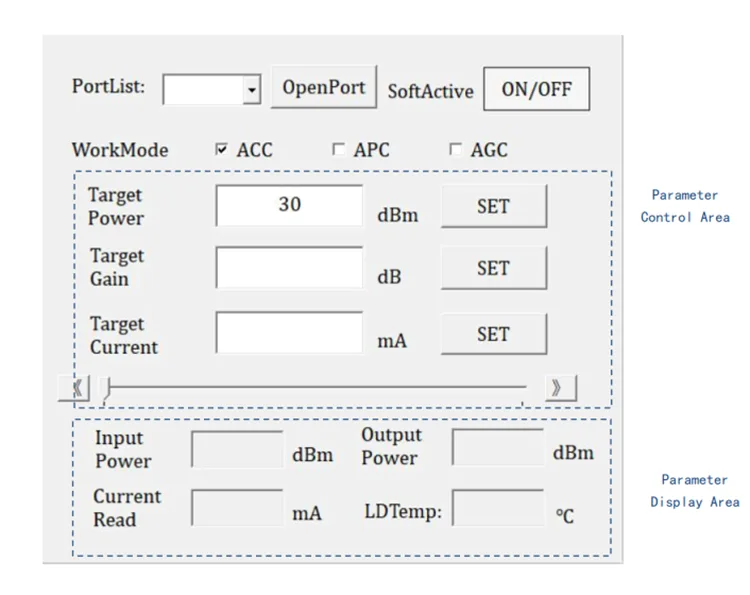

● antarmuka piranti lunak kontrol PC

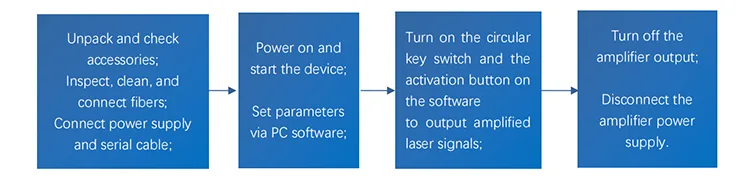

Langkah 1. Mbongkar lan Majelis: Sadurunge perakitan, priksa manawa kabeh aksesoris lengkap, kalebu kabel daya utawa adaptor daya, jumper serat, manual operasi, laporan tes, lsp.
Sambungake sumber daya: amplifier Benchtop bisa langsung disambungake menyang daya AC; amplifier modular kudu disambungake menyang sumber daya ngoper DC utawa sumber daya diatur sing nyukupi syarat sumber daya.
Gunakake peralatan lan alat khusus (inspektur rai ujung serat, kit pembersih konektor serat) kanggo mriksa lan ngresiki rai mburi konektor serat. Mung yen wis rampung resik, nggunakake jumper serat kanggo nyambungake sumber cahya sinyal menyang port input amplifier.
Langkah 2. Uripake sumber daya amplifier, pilih mode kerja ing piranti lunak PC, lan atur paramèter kayata daya output utawa arus pompa.
Cathetan: Saben modul amplifier diuripake, mode kerja (APC/ACC) lan daya aktif utawa daya output amplifier minangka setelan parameter saka panggunaan pungkasan. Yen panyesuaian dibutuhake, bisa diowahi liwat piranti lunak PC. Amplifier biasane disetel menyang arus kerja minimal lan daya output minimal kanthi standar ing pabrik.
Langkah 3. Pencet saklar tombol aktivasi (ACT) ing modul lan klik tombol aktivasi alus (SOFTACTIVE) ing piranti lunak PC. Ing wektu iki, sinyal laser wiwit digedhèkaké lan output. Sajrone eksperimen, mode kerja lan daya output bisa diatur kanthi pas wektune yen perlu.
Cathetan: Yen amplifier ana ing kahanan sing mancarake cahya (switch aktivasi urip), dilarang banget kanggo nyolok, nyopot, utawa nyambungake konektor serat jumper; digunakake, konektor serat jumper mburi pasuryan lan amplifier dhewe kamungkinan bakal rusak, anjog kanggo malfunctions.
Setp4. Sawise digunakake, mateni saklar tombol aktivasi (ACT) kanggo mateni output amplifier, mateni sumber daya, lan pedhot sambungan serat.
|
YDFA |
daya output |
Jinis serat |
ukuran |
|
YDFA |
-XX |
-XX |
-X |
|
Penguat Serat Ytterbium-doped |
17: 17dBm 20: 20dBm 23:23dBm ... 40: 40dBm |
SM: Hi1060 PM: PM980 |
M: Modul B: Bangku |
contone: YDFA-27-PM-M
(Informasi pesenan: Ytterbium-doped Fiber Amplifier, daya output 27dBm, karo serat PM980, paket modul).
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Produksi: 10-15 dina kerja. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional: 3-5 dina kerja.
● Penguat kudu bisa digunakake ing dawa gelombang sinyal optik sing dirating lan sawetara daya. Aja ketik sinyal optik ngluwihi jangkoan sing ditemtokake. Deleng laporan tes produk kanggo paramèter tartamtu.
● Sadurunge miwiti, priksa manawa saklar daya lan saklar tombol dipateni, banjur sambungake sumber daya. Nalika mateni, mateni saklar tombol dhisik, banjur copot sumber daya sawise indikator output metu. Aja langsung mateni sumber daya nalika amplifier digunakake.
● Kerep plugging / unplugging konektor serat input lan output ora dianjurake, amarga bisa nimbulaké kontaminasi bledug, mundhut selipan tambah, utawa kobong saka konektor serat pasuryan mburi.
● Konektor FC/APC ing port output utama mung kanggo testing daya; dilarang banget kanggo nyambungake menyang konektor serat liyane. Yen serat output kudu disambungake menyang serat liyane, fusion splicing karo serat fusi splicer dianjurake.
● Jaga piranti adoh saka kelembapan, bledug, lan karat; simpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.
(2) Gagal amarga operasi sing ora bener dening pangguna.
(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Kerusakan utawa mundhut nalika transportasi.
alamat
